Multiplug inteligente (7 / 14 paso)

Paso 7: Materiales y costo (electrónico)

ELECTRONICS
No. de piezas De piezas coste
Arduino uno 1 ₹ 300
Relay tablero 2 ₹ 100
₹ Transformador 1 50
Toma 2 ₹ 60
PCB 1 ₹ 5
5 voltios regulador 1 ₹ 5
1 Bluetooth ₹200
módulo de
Motion sensor 1 ₹ 60
enchufe de 3 clavijas. 1 ₹40
Total. ₹ 770 + envío
Algunos cables eléctricos
SOBRE LAS PARTES
1) relé
He utilizado un módulo de tablero de relé dos canales 12V (controlable con 5V o 3.3V señal)
7a/250 voltios CA y 10A 24 voltios D/C

transformador de 2)
He utilizado un paso abajo transformador con
Entrada: 80-240 voltios, 50 Hz AC
Salida: 12 voltios de CC un amperio.

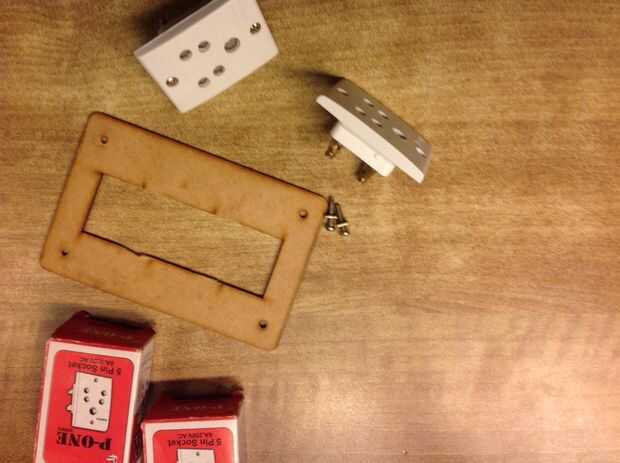

3) tomas
Los zócalos usados son 5 perno enchufes con corriente máxima 6A y 250v.

Bluetooth 4)
Módulo Bluetooth Hc05 se ha utilizado.

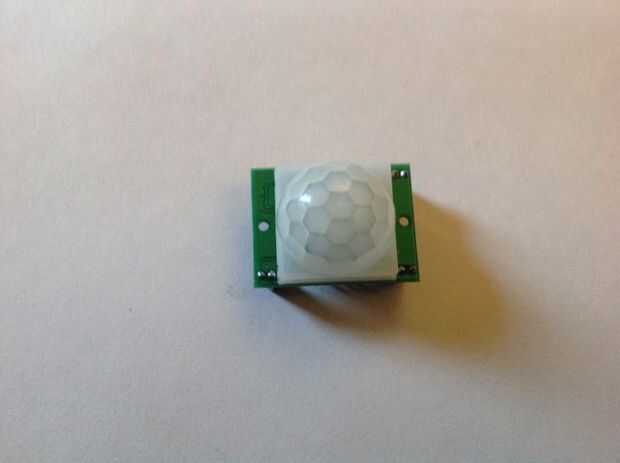

sensor de movimiento 5)
Se ha utilizado un sensor de movimiento normal de la manía, que puede ser operado a 3.3 a 5 volts

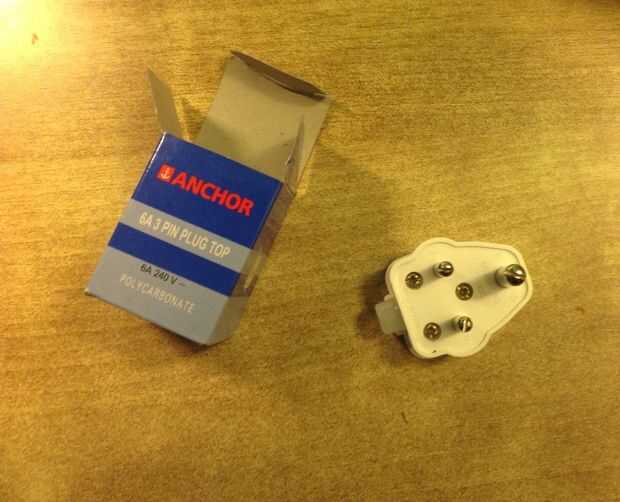

enchufe de 6)
El tapón utilizado es una luz interna de 6A, que tiene tres pernos. Tensión máxima es de 250 voltios.

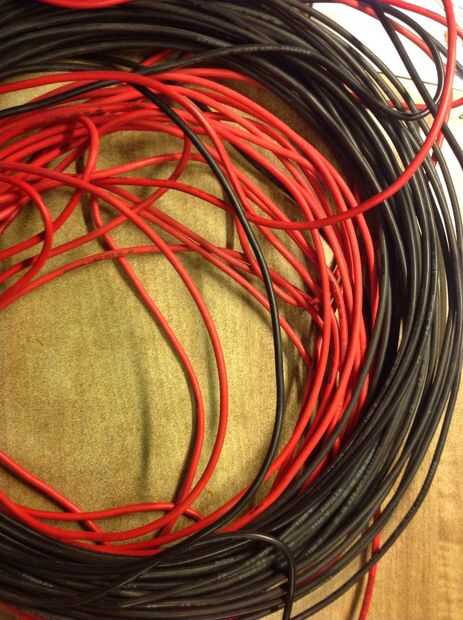

7) los cables de
Los cables usados son que sirven para el cableado de la casa. Pueden llevar hasta 1100 volts y
tiene un área de sección de 1,5 mm cuadrados.
