Multiplug inteligente (8 / 14 paso)

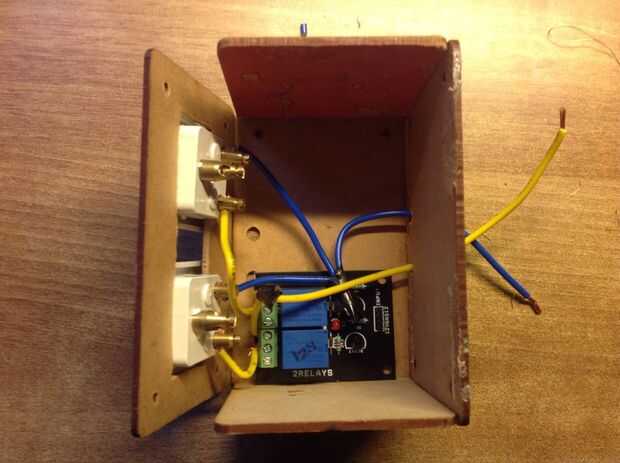

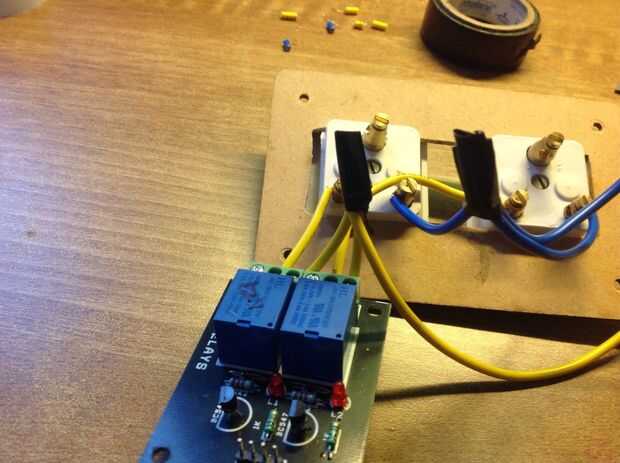

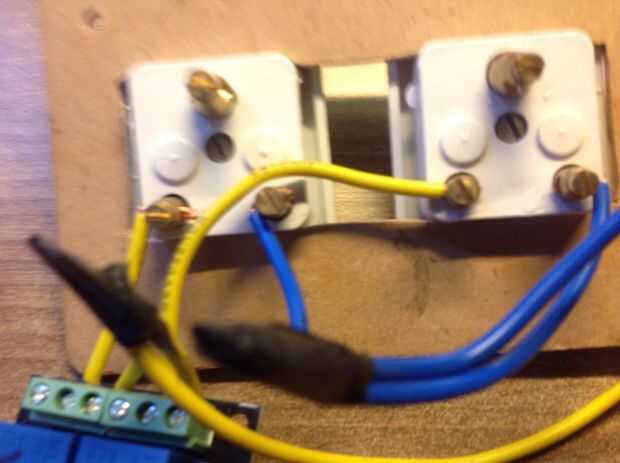

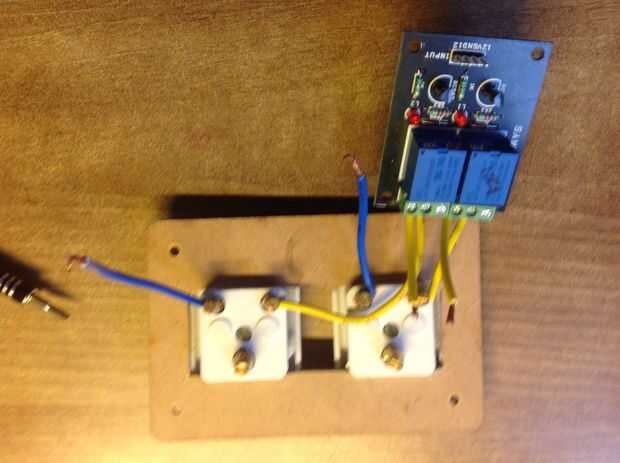

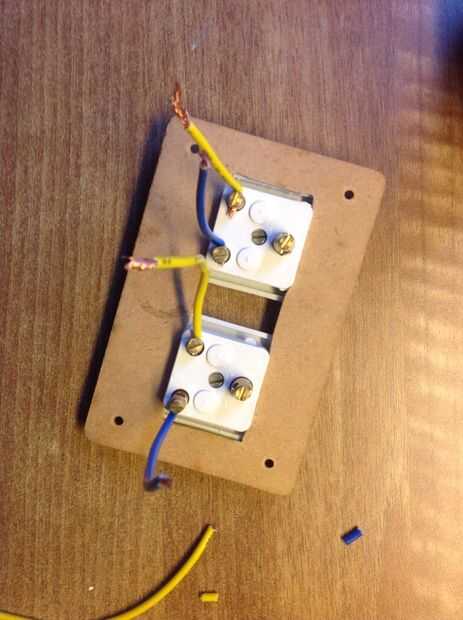

Paso 8: Conexión de relé de tomas de corriente y fuente de alimentación (fase uno)

Por favor tener mucho cuidado mientras las conexiones. UNA CONEXIÓN INCORRECTA PUEDE CONDUCIR A UN DESASTRE.

-Conecte el NO del relé al alambre neutro de la fuente de alimentación
-C del relé al neutro de la toma de
-vivo del enchufe al cable vivo
-tierra de cada conexión al cable de tierra
Repetir lo mismo para el segundo relé y zócalo.

Ahora

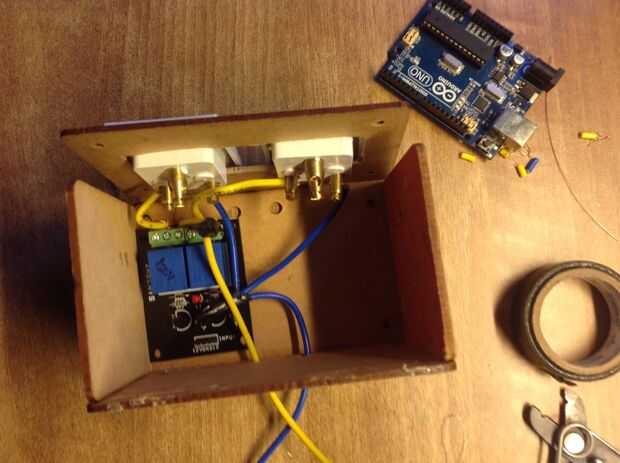

-Conectar el pin 1 del relé con Arduino 7
-Conectar el pin 2 del relé con Arduino 6
-relé de v 12 a 5v de Arduino
-Relé GND a gnd de Arduino
