Paso 4: PiZero und pHAT DAC verbinden
Für den folgenden Aufbau wurde die Erweiterung pHAT DAC mit dem frambuesa Pi Zerro fest verlötet. Dabei können nur die benötigten GPIOs verbunden werden.
Para esta solución la extensión pcb pHAT DAC #PiZero soldadas entre sí mediante los GPIOs requiere.
Die Datenübertragung beim pHAT DAC von Pimoroni erfolgt mit dem Protokoll I2S (nicht zu verwechseln mit I2C). Dazu sind 3 Datenleitungen erforderlich, además Spannungsversorung (5V) y masa (GND).
El pHAT DAC recibió la fecha sonida mediante el protocolo I2S (no I2C). Por ello tres conexiones de datos, además de alimentación (5V) y masa (GND) son necesarios.
Genauen beim Betrachten der Platine ist zu erkennen, dass folgende PIN (GPIO) verwendet werden:
Si nos fijamos en el PCB se encuentra los pines necesarios:

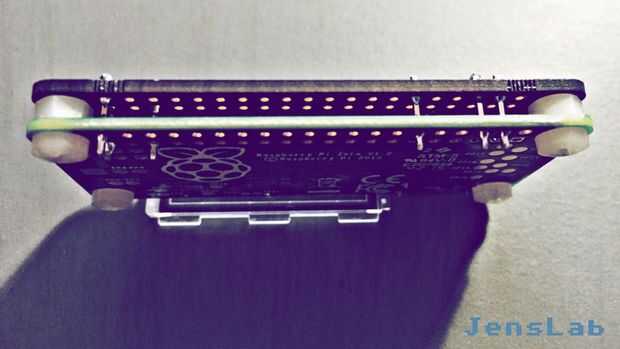

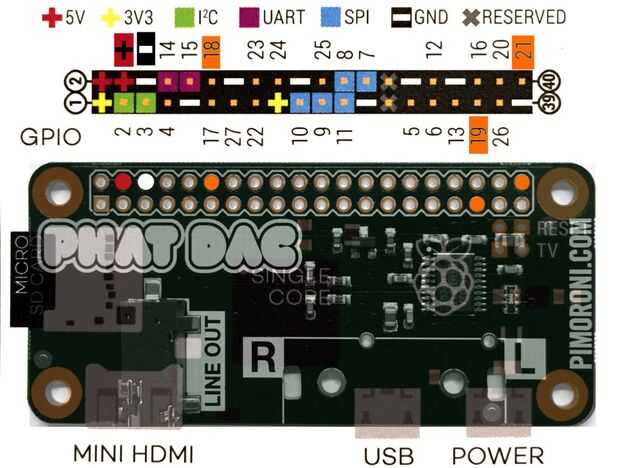

En sind der Grafik (Pimoroni frambuesa Pi PIN tarjeta plus darübergelegtes pHAT Foto de DAC) dado genannten PINs markiert. Naranja für die Signale und Rot/Schwarz für 5V y tierra. Im Bild sind die verlöteten Stifte en zusehen der Seitenansicht.
Ver figura con frambuesa Pi cero pines tarjeta de Pimoroni foto DAC pHAT superpuesta con clavijas marcadas. Naranja para señales y rojo/negro para 5V y tierra.
(Tierra/tierra/masa liegt un mehreren Pins des Raspbery Pi vor. Hier wurde PIN 06 und 39 verwendet)
