Paso 2: Paso 1: diseñar su requisito
La imagen de arriba muestra mi versión del proyecto. Usted puede quitar la parte de hidroponia OR el suelo parte o ambos dejar intacta.

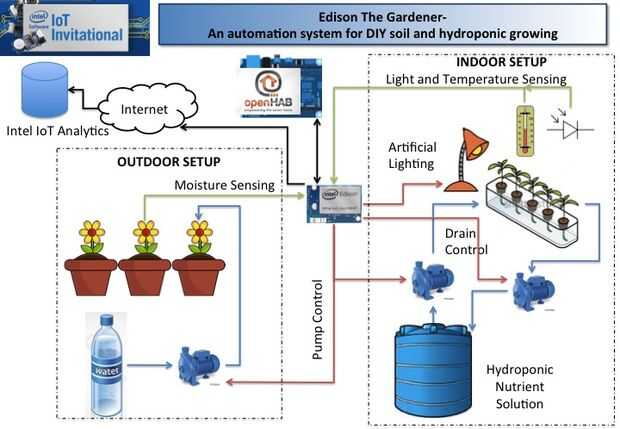

El héroe de nuestro sistema es el Edison de Intel con el kit de sensores de SeeedStudios. Un diagrama de bloques básico del sistema se expone a continuación que muestra los distintos elementos del proyecto.
El diagrama muestra que hay dos configuraciones de sub que se explican como sigue:
r. el programa de instalación al aire libre. El programa de instalación al aire libre consiste en una configuración de base de suelo para cultivar plantas. Hemos elegido macetas grandes con tierra y abono y estos se colocan fuera en el sol. Un depósito de agua tiene una bomba que puede encender y apagar usando el intel Edison y también tenemos un sensor de humedad para detectar la condición del suelo.
b. la configuración interior. La configuración interior consiste en una instalación hidropónica con un tanque de solución nutritiva, una bomba de inundación para llenar la bandeja de cultivo hidropónica, una bomba de drenaje para vaciarla. También tenemos una lámpara de iluminación artificial con una luz UV así como para iluminación de interior y sensores para detectar el correcto funcionamiento con una luz y sensor de temperatura. La bandeja de inundación también como sensores de agua para detectar incompleto relleno de la bandeja que indica falta de agua o una bomba de agua defectuosa.
Además, contamos con el Edison de Intel con los sensores de la arboleda de SeeedStudios que está conectada a un Galileo local de Intel. Este Galileo acoge una instalación de domótica existente con OpenHAB. También está conectado a internet a través de la red local y Wifi y habla directamente con la nube de Analytics de Intel a los datos de registro y gráfica pero se excluye esa parte por ahora porque su no relevantes para mucha gente.
