Multivibrador astable (intermitencia LED) con circuito escriba

Un multivibrador astable es un circuito oscilante entre dos circuitos de resistencia-condensador en el que el estado de encendido de dos circuitos de RC no es estable.

Es decir, dos circuitos de encender y apagar con el uso de transistores. En este circuito, nos demuestran el estado de los circuitos con LEDs que parpadean y hacia atrás!

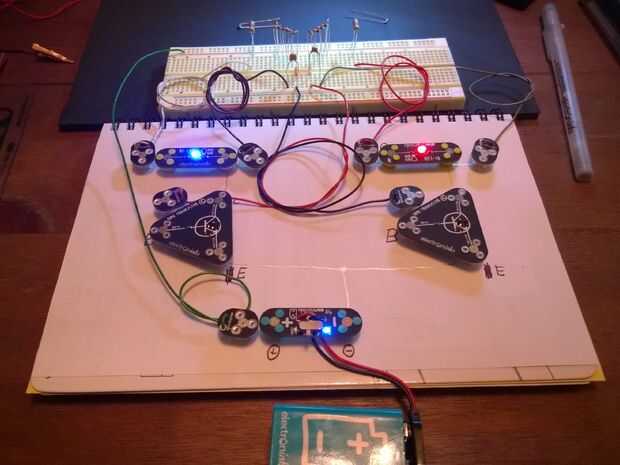

En este Instructable, primero demuestro cómo construir el circuito completo en un protoboard utilizando dos transistores NPN y dos LEDs. Una vez construido ese circuito, demuestro cómo podemos romper el circuito hacia fuera en un circuito que se dibuja con el lápiz de CircuitScribe!

Por favor visite el sitio web hace referencia el circuito: http://tronixstuff.com/2010/06/11/education-the-rc...

Aquí hay un video que filmé del circuito en acción: https://www.youtube.com/watch?v=B4zqw6u5B-c

Etiquetas: LED, Resistencia, Electrónica, Condensador, Transistor, Circuitscribe, Electroninks, Multivibrador, Circuito de RC
