Multivibrador astable (intermitencia LED) con circuito escriba (9 / 20 paso)

Paso 9: Conectar el segundo conjunto de componentes

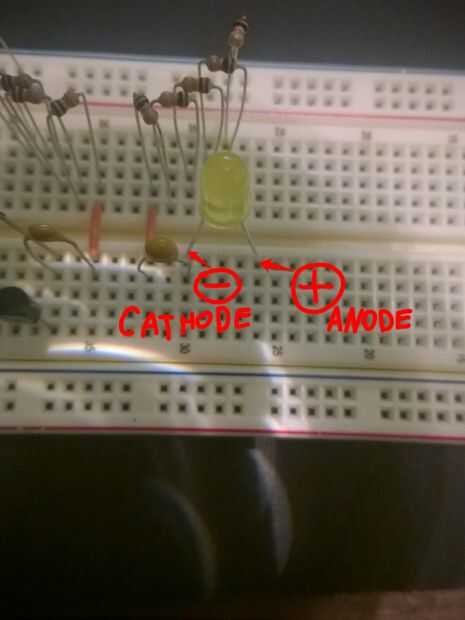

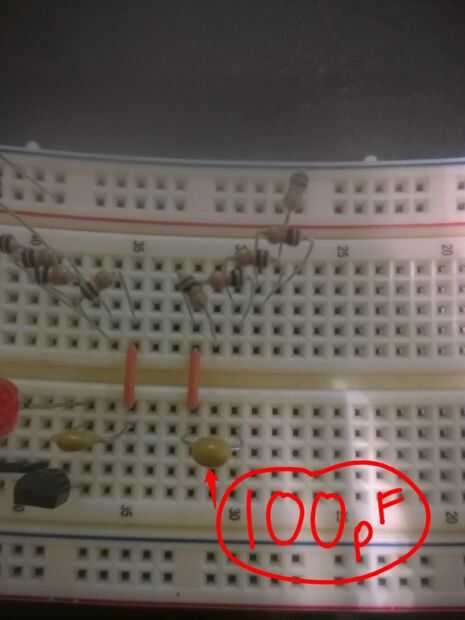

Introducir el condensador restantes con un cable conectado al cable de puente, luego introducir el LED restantes. Recuerde, que el cátodo necesita conectar al condensador y el ánodo debe insertarse una fila vacía.

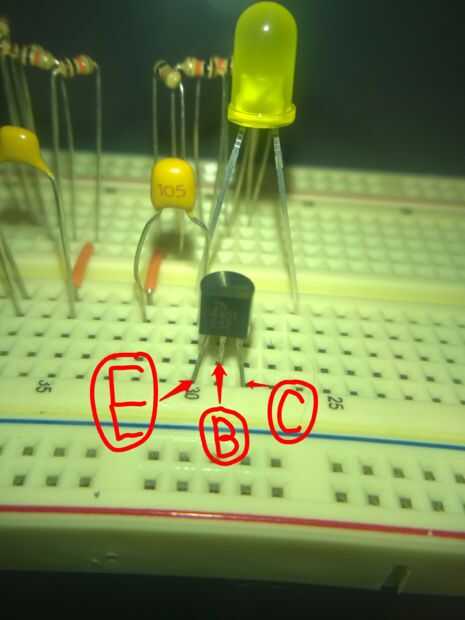

Por último, insertar el transistor restantes. El colector se conecta al cátodo del LED y el condensador, y la Base y los emisores se insertan en dos filas vacías.
