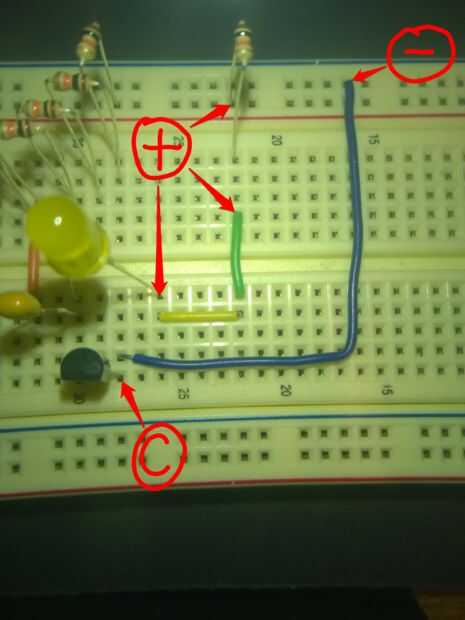

Paso 10: Conectar los puentes restantes al segundo circuito de RC
Y una vez más, vamos a conectar el colector del transistor el carril negativo y el ánodo del LED a la resistencia de 470.
Nota: sin querer puse el segundo transistor en el circuito al revés, pero el circuito funcionará de esta manera. En el primer circuito, el transistor emisor conecta al riel negativo.
Nota dos: intercambiar las 470 resistencias con 10 resistencias de k debido a la quemada número de transistor. También no acomodar la pérdida de resistencia en este circuito, en comparación a cuando dibujo con el circuito Sribe. La resistencia de 10 k hace que el circuito funcione correctamente.
