Multivibrador astable (intermitencia LED) con circuito escriba (14 / 20 paso)

Paso 14: Coloque los módulos de circuito Escribano

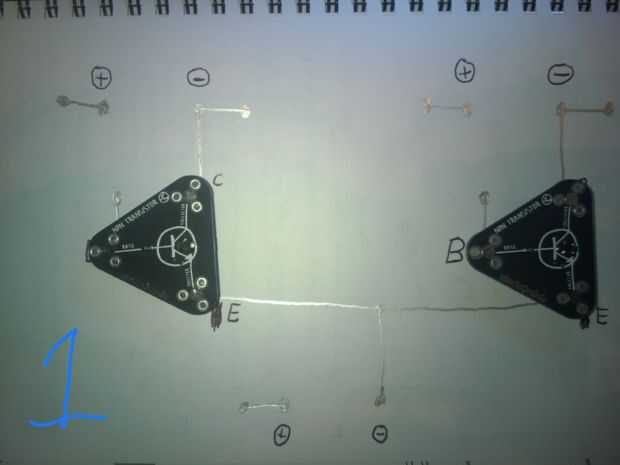

1) Agregue los transistores como se muestra. Asegúrese de que el Alinee el colector, Base y emisor correctamente!

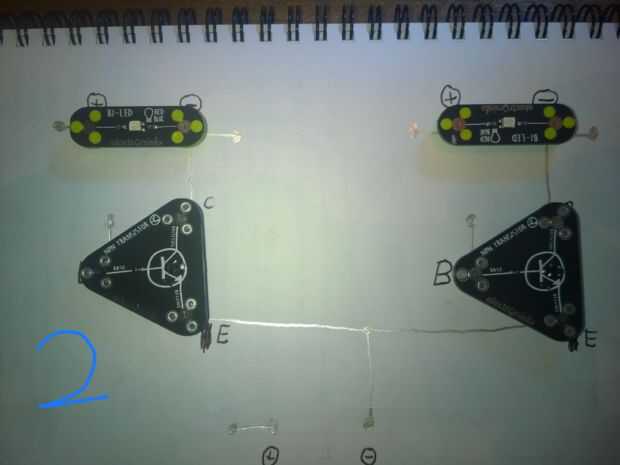

2) agregar bi-LEDs. Dado que estos LEDs son bidireccionales, la polaridad no es importante. Experimentar con ambas alineaciones para ver los colores rojos y azules!

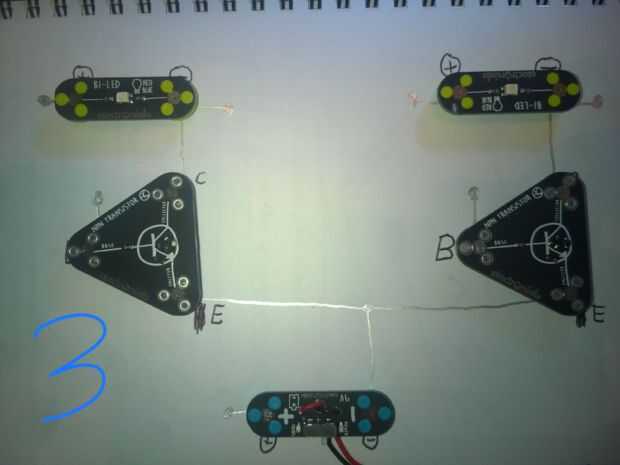

3) añadir el terminal de la batería. Asegúrese de obtener los bornes alineados correctamente.
