Multivibrador astable (intermitencia LED) con circuito escriba (16 / 20 paso)

Paso 16: Conecte los cables positivos de los bi-LEDs a la placa

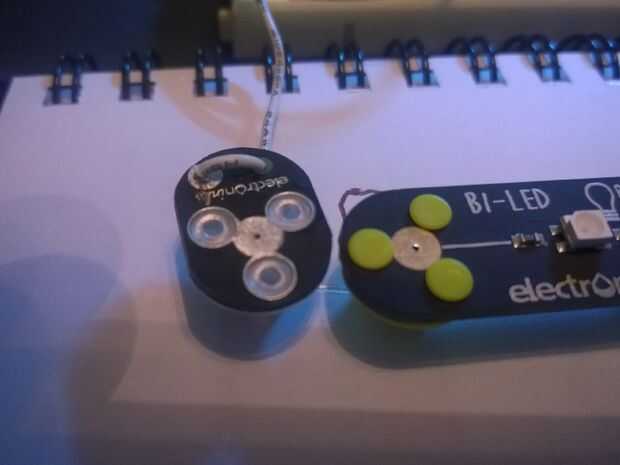

En primer lugar, conecte los cables positivos de los LEDs a las resistencias solo de k (originalmente 470) 10. Usé un cable blanco para el circuito de la izquierda y un cable rojo para el derecho.

Asegúrese de que los cables están conectados en el carril correcto y que el conector es colocado correctamente en el teclado.
