Multivibrador astable (intermitencia LED) con circuito escriba (1 / 20 paso)

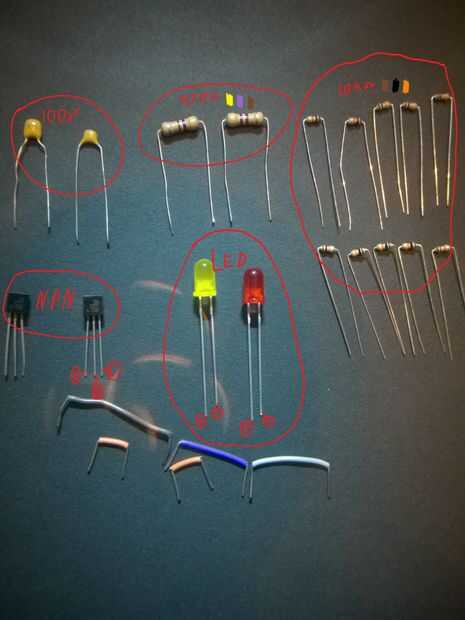

Paso 1: Lista de piezas

Primero echemos un vistazo a las piezas que necesitaremos para construir el astable multivibrator abordo a un pan.

Se necesita...

• 2 x 470 resistencias Ω (amarillo-violeta-marrón)

• 10 x 10 resistencias Ω k (marrón-negro-naranja) ó 2 x 47 k resistencias Ω (amarillo-violeta-naranja)

• 2 x 100pF (0.0001μF) (marcados con 105) los condensadores de cerámica

• 2 x LEDs

• 2 transistores NPN

• Una variedad de cables de puente

• Una batería de 9 voltios y conector de la batería o fuente de alimentación de 9 voltios

• Un protoboard

Una vez que han construido el circuito con los componentes anteriores, entonces se dibuja el circuito con su escribano de circuito y montar el circuito con módulos de circuito Escribano.

Para eso, se necesita...

• 2 x módulos de transistor NPN

• 2 x módulos de bi-LED

• 7 x módulos de conectador

• Un módulo de batería de 9 voltios
