Multivibrador astable (intermitencia LED) con circuito escriba (2 / 20 paso)

Paso 2: Conecte las resistencias

Empezamos montando un circuito resistor-capacitor

• Si está usando resistencias de 10 k, montar 5 en serie. De lo contrario, use sólo uno de 47 k resistencia.

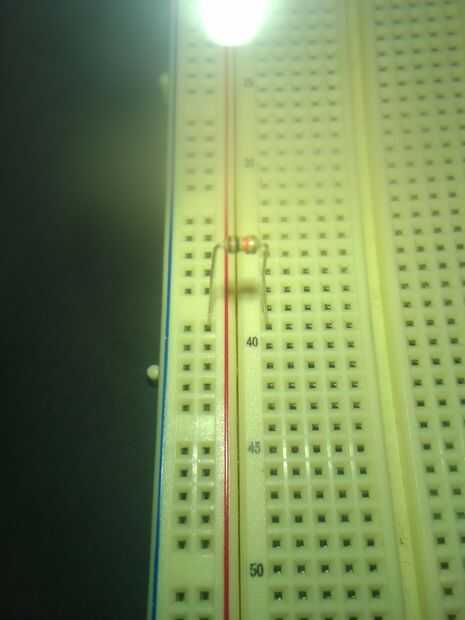

Conecte un resistor de plomo de un 470 resistencias y un 10 k (o 47k) en el riel de positivo (+).

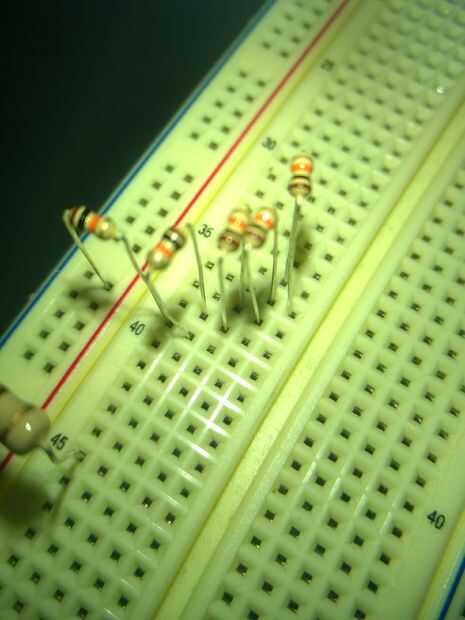

Montar el resto de las resistencias en serie para lograr la resistencia de 50 k. Si usted utiliza un resistor k 47, sólo uno está muy bien!

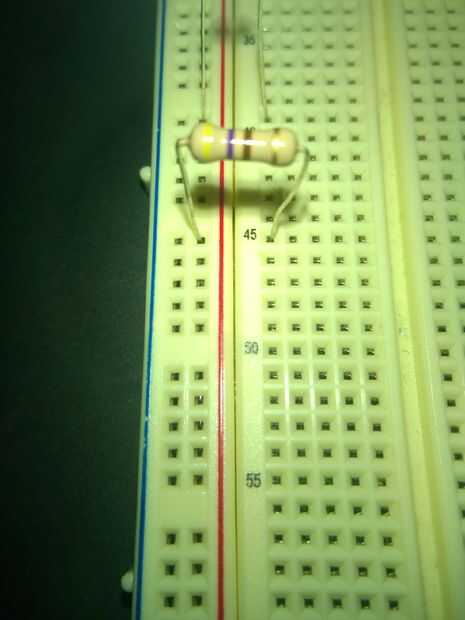

He resaltado las filas que conectan las 10k resistencias es de color rojo.

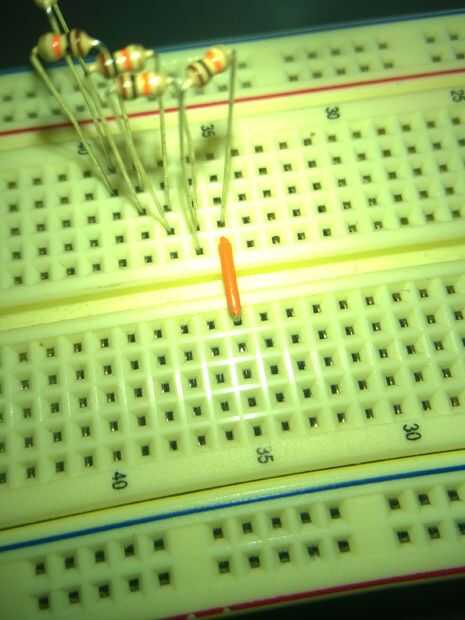

Puente del canal en su tablero con un cable puente. Te cuenta que la resistencia última se coloca diagonalmente para acomodar la posición del cable.
