Multivibrador astable (intermitencia LED) con circuito escriba (8 / 20 paso)

Paso 8: A partir del segundo circuito de RC

Si realizó la prueba del primer circuito de RC en el paso 7, quite el cable que conecta la Base del transistor con el carril positivo. Desconecte su alimentación.

Es hora de construir el segundo circuito RC. Este circuito será un reflejo del que ya hemos construido.

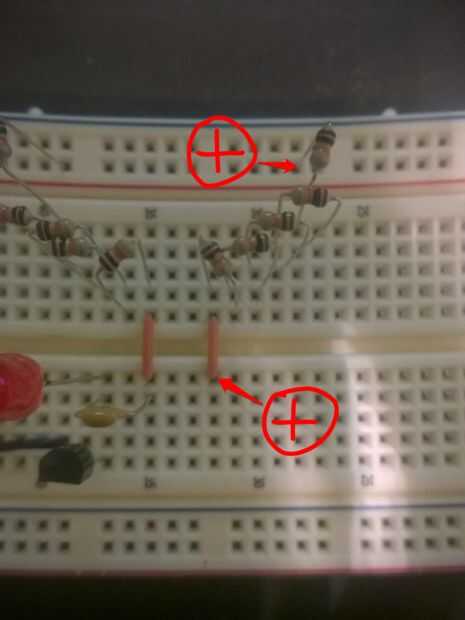

En primer lugar, conectar las resistencias de k 5 10 restante, asegurándose de conectar uno al carril positivo. Inserte un alambre de puente a través del canal también.
