Paso 4: Paso de soldadura los 9v en

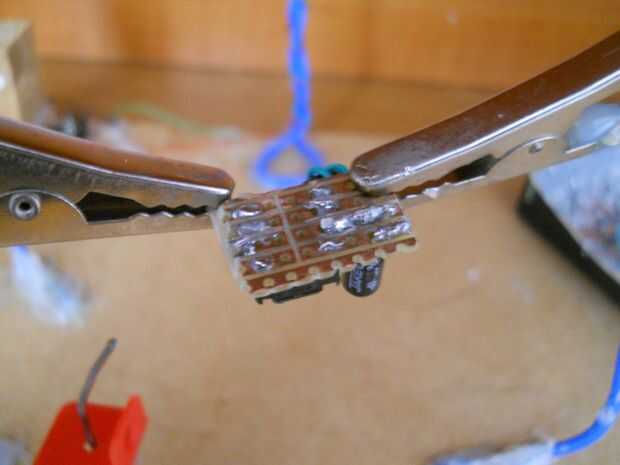

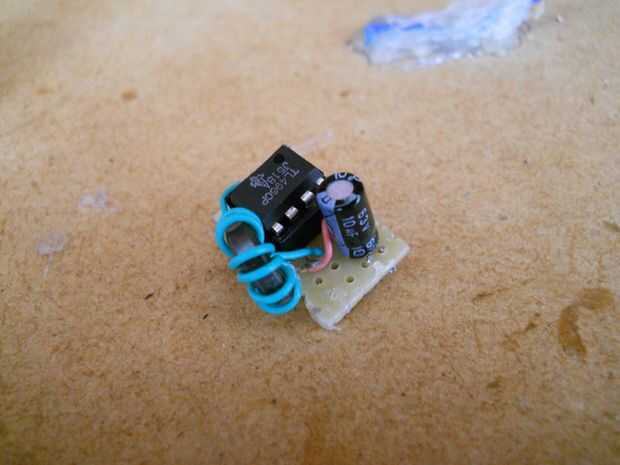

Yo había soldado primero el paso 9v circuito porque es un poco difícil. Pero viendo las conexiones en el esquema de todo el mundo puede construir fácilmente. Utiliza una toma de corriente para el TL496 porque no puede tolerar altas temperaturas. La entrada serán los pines 2 y 5 y los pernos de la salida 7 y 8, donde 8 es positivo y 7 es positivo. Estos pernos están bajo el condensador. En el camino cambié el capacitor de 47uF a un condensador de 10uF. El voltaje es el mismo, pero requiere el lugar más pequeño. y se adapta perfectamente a la caja de la batería de 9v. Tratar de hacer tu circuito como pequeña como yo, usted no tiene mucho espacio para este gadget!
