Paso 5: El cargador

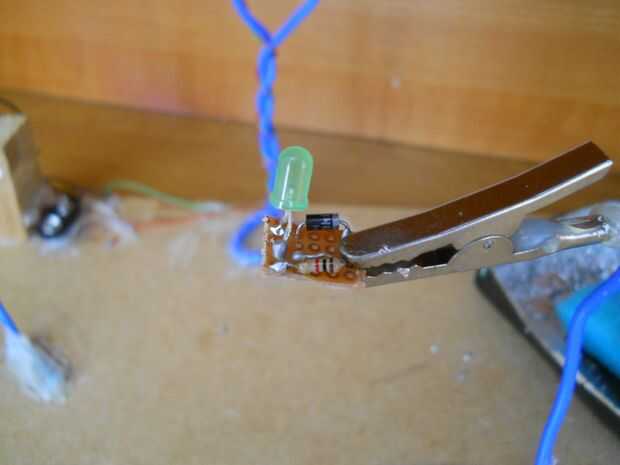

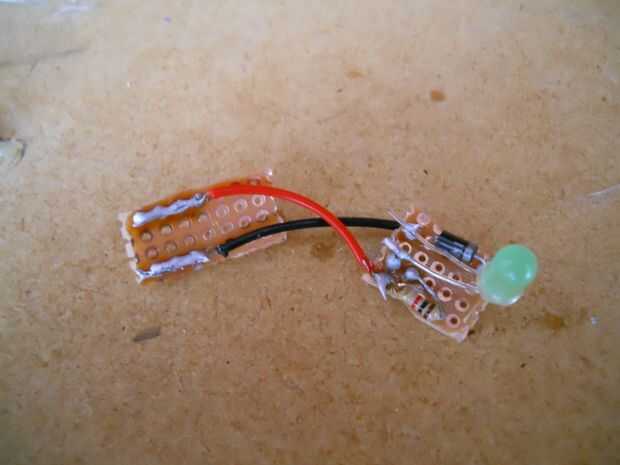

Ahora hacer el circuito del cargador. Esto es muy fácil. Simplemente soldar la resistencia al cátodo del LED y el diodo a la entrada positiva. Esto será bloques los flujos actuales hacia atrás. No tengo suficiente espacio dentro de la caja de batería de 9v por lo que no podía usar un regular USB conector macho simplemente soldar los cables de entrada en otro tablero del PWB. Hacer lo mismo que también, al igual que en las fotos. Pero si tienes más espacio utilizan un conector macho normal. El pequeño LED se encenderá cuando el circuito está en el cargador. Antes de soldar entre sí las piezas de prueba todo con su multímetro.

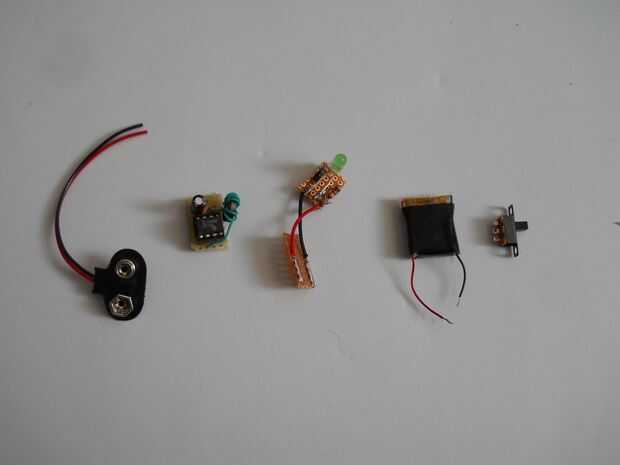

Finalmente obtendrá una batería, un clip de 9v, un cargador y un 9v paso circuito. Soldarlos juntos!
