Paso 4: Mapa del diagrama

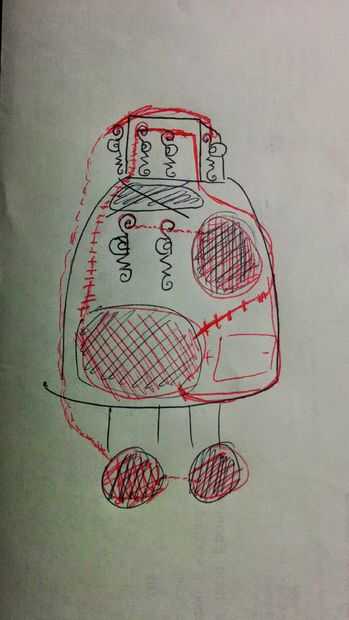

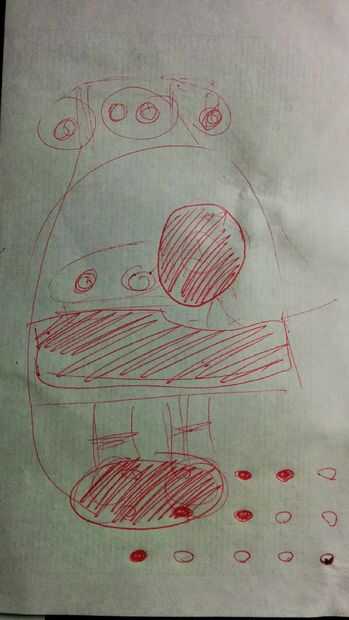

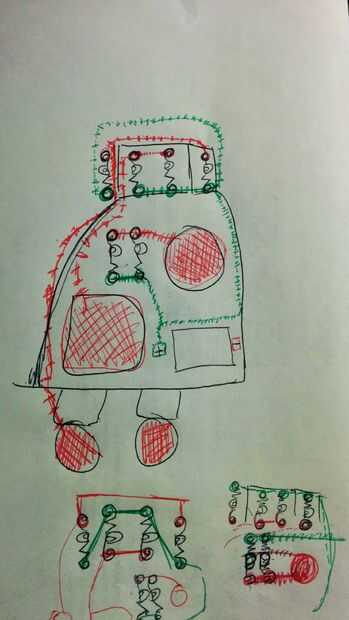

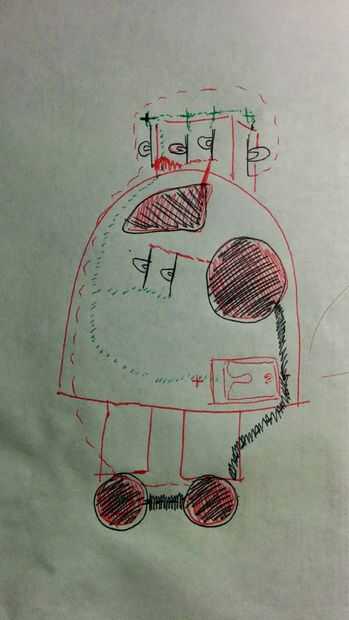

Es muy importante saber donde uno va, en un viaje por carretera, así como con E-textiles. Circuito debe ser pensado y preferiblemente dibujado hacia fuera. Dibujo ayuda a evitar tener que coser cada una de estas iteraciones y que tire de él hacia fuera otra vez cuando yo coser yo en una esquina con el hilo conductor. Este dibujo se utilizará como mapa para mí para seguir, por lo tanto deseo que sea tan claro y específico posible. Me tomó 5 iteraciones para obtener el mejor mapa.

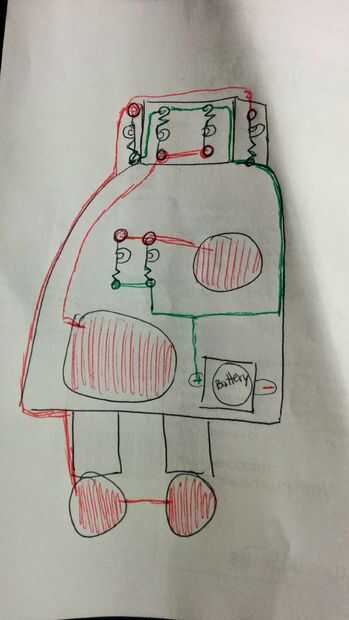

El circuito en este es bastante interesante. En un esfuerzo por simplificar el diagrama de cableado y no necesita 3 puertos en un micro-controlador para conectar el LED a, tuve una epifanía. Todos los LED están conectados a la misma huella positiva. Están recibiendo toda la energía al mismo tiempo, todos aunque no se encenderá porque el circuito no se ha completado mediante la conexión en el lado de tierra (-) de la batería. Cada juego de cables de tierra de LED está conectado a un conductor parche en el interior frontal del cuerpo. Al contar con un clavo de acero apuñaló a través de la revisión, se conecta que conjunto de LED s de tierra, completando el circuito y los LED de iluminación. Esto facilita el cableado mucho, aunque es un poco más conceptualmente confuso. ¿No cree que va a trabajar? Trate de una maqueta con clip cocodrilo cables, LED y una batería.
