Paso 2: Obtén la electrónica en orden!
Utilice las baterías o una fuente de alimentación a 12V para el actuador de prueba y asegúrese de que las conexiones hace extender y que las conexiones hacen retractarse. Que desea que cuando se activa el actuador se retraerá. Cuando encuentre que las conexiones adecuadas Asegúrese de marcarlas! Eventualmente a poner conectores al final de estas dos líneas.

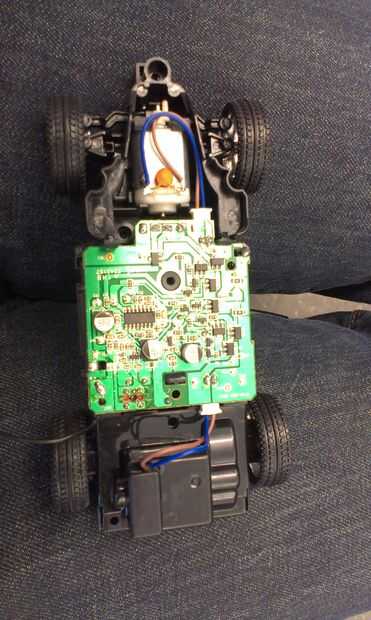

El siguiente es abrir su nuevo coche de RC y averiguar donde los motores están conectados. Desconecte los motores pero mantener el circuito completo incluyendo el soporte de la batería. Los dos cables que conectar los motores Obtén 5V aplicados al golpear un botón/palanca de mando en el mando remoto. Vamos a utilizar esta señal de 5V para conducir lo MOSFET para el actuador. Soldar dos cables a los electrodos donde el motor fue conectado y utilizar un multímetro para comprobar que obtiene alrededor de 5V cuando se oprime un botón/palanca de mando en el mando a distancia.
Permite llenar el portapilas con baterías a 12V de crear.

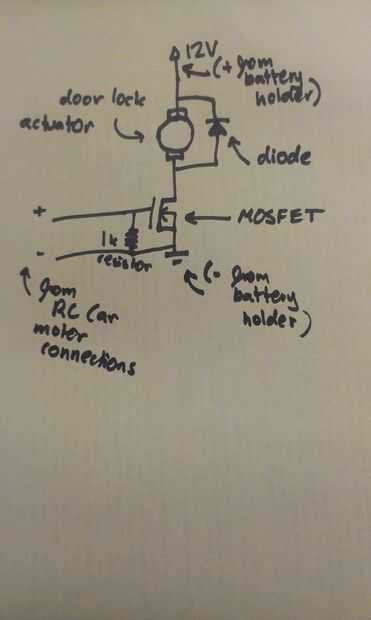

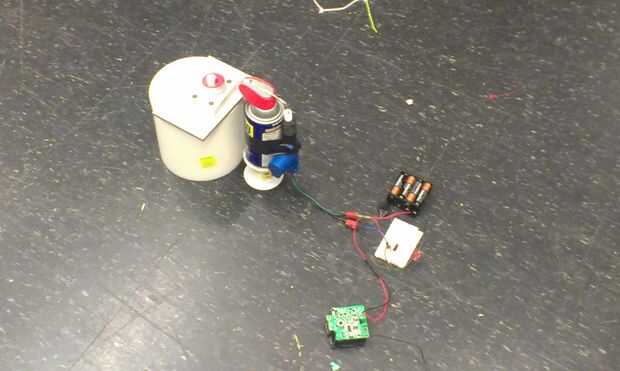

A continuación juntar a un tablero de control con el siguiente esquema. El tablero de control tendrá varias conexiones con el "exterior" (coche del actuador, baterías y ex-RC). Sugiero que pone conectores al final de estas líneas (como conectores Deans, o cabeceras o conectores de horquilla) de desconexión rápida
[aquí va el esquema]
En caso de que usted se está preguntando que la resistencia es una resistencia de "pull-down" se asegura de cuando usted no solicita descargas de voltaje el FET, si no pones esta resistencia entonces su actuador se comporta muy extrañamente. El diodo es un diodo flyback utilizado cuando se trabaja con cargas inductivas (como solenoides o motores etc.). Aquí está más información: http://en.wikipedia.org/wiki/Flyback_diode W
