Munny toque humor luz y altavoz (6 / 8 paso)

Paso 6: Construcción de la Junta

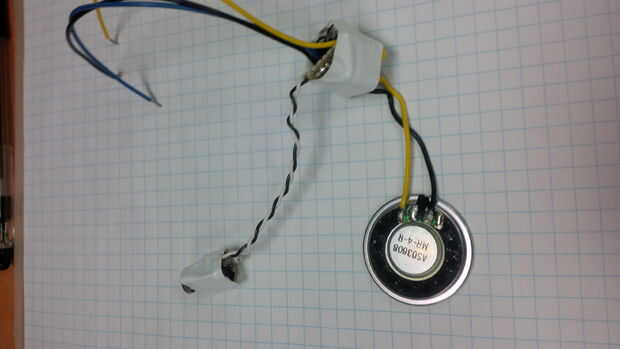

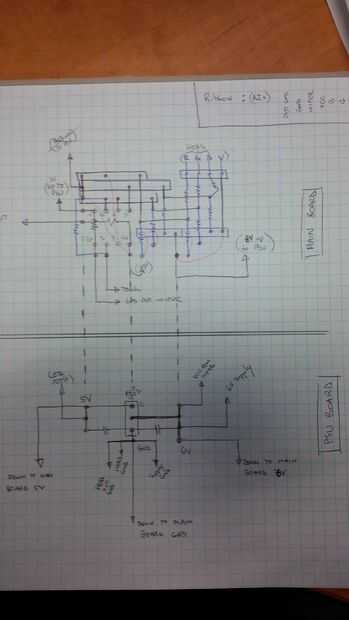

Transferencia de mi circuito a un tablero de perf presentó un poco de un desafío debido a las limitaciones de espacio muy ajustado. Planea poner una tabla en la cabeza de lo Munny y la otra tabla en el cuerpo y utilizar unos cables entre los dos. Para planificar el diseño más eficiente te sugiero sacar el tamaño del tablero perf en papel cuadrícula y arreglo de los componentes allí.

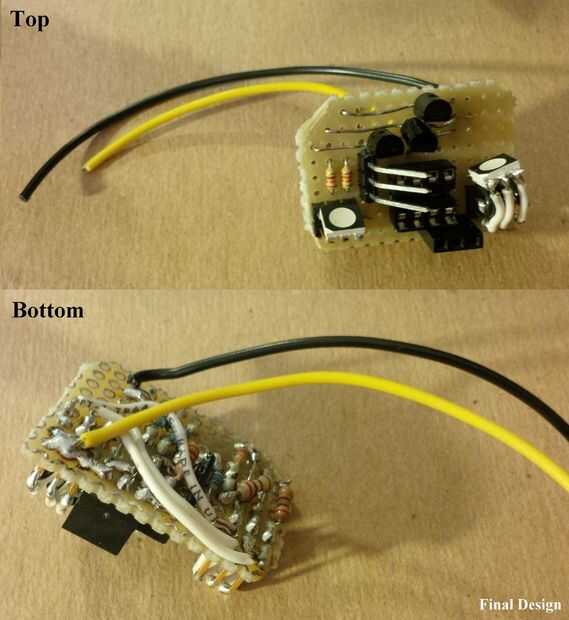

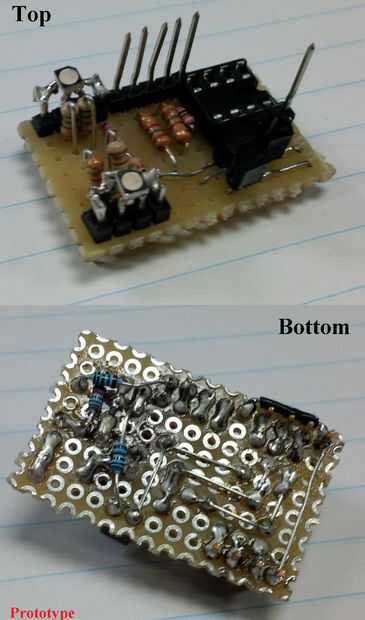

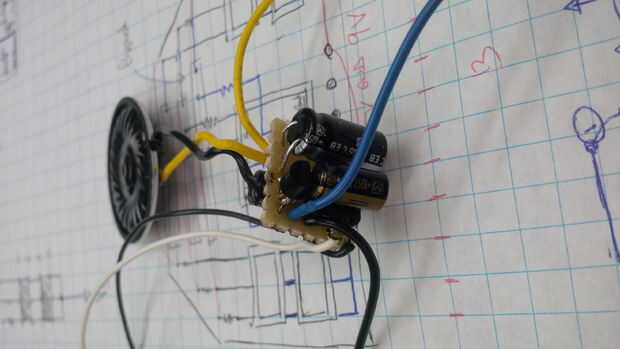

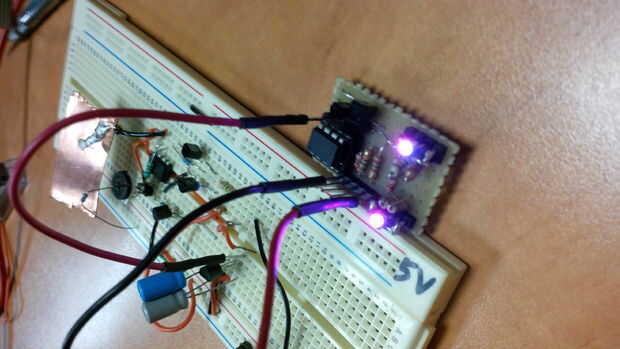

En mi primer diseño que hice dos tableros que intercala juntos pero esto no termina siendo una muy buena solución. Al final con algunos una planificación más cuidadosa pude caber todo en una tabla. Deberás ser muy creativo con la colocación de componentes-terminé usando algunos resistores SMD para exprimir entre pines del CI. Tenía aproximadamente una cuadrícula de 8 x 13 con (0,8" x1.3" en 0,1" espacio perf board).
