Muro de Facebook Robot (1 / 12 paso)

Paso 1: Drawbot fundamentos

Los fundamentos de este drawbot es bastante simple.  Tienes dos carretes de cuerda en dos motores PAP que se adhieren a una "góndola" en el centro.  Si el paso a paso la izquierda carretes en algunos cadena entonces los movimientos de la góndola a la izquierda y hacia arriba.  Si el de los tambores derecha cadena lo mueve la góndola hacia la derecha y arriba.  Al mover ambos motores PAP al mismo tiempo puede mover la góndola en cualquier dirección.  Para determinar cuánto debe ser la cadena llegar a un lugar sólo el teorema de Pitágoras.

² + b² = c²

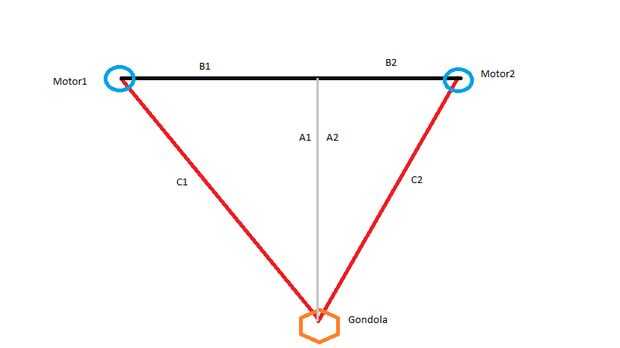

La longitud de la cadena es "c".  "a" es la distancia desde el motor hacia abajo verticalmente a donde quieres estar (la coordenada Y).  "b" es la distancia entre el motor y donde quieres estar (la coordenada X).  Haciendo este cálculo para los dos de los motores obtiene la distancia que desea cada uno de los dos string para ser a la tierra en un punto determinado.  Quieres tu marco a ser mucho más grande que el área que está dibujando, ya que ciertos lugares son difíciles de alcanzar si no es.  En la imagen adjunta a este paso se dará cuenta que hay dos triángulos, uno con A1, B1, C1 y el segundo con A2, B2, C2.  Por lo tanto:

A1² + B1² = C1²
y
A2² + B2² = C2²

Y resolviendo para C (la longitud de la cadena) hacemos:

C = raíz cuadrada de (² + B²)

Una escritura decente hasta en esto se puede encontrar aquí http://www.marginallyclever.com/2012/02/drawbot-overvie/
