Paso 2: piezas
- Usé 1/2 pulgadas PVC, pero debería funcionar casi cualquier tamaño. He querido mío al ser ajustable, usé secciones de dos pies de PVC utilizan acopladores para fijarlos (yo no uso pegamento por lo que pude tire de ellas para cambiar el tamaño, si quería). Para el marco en la foto he utilizado unos 28 pies de PVC.

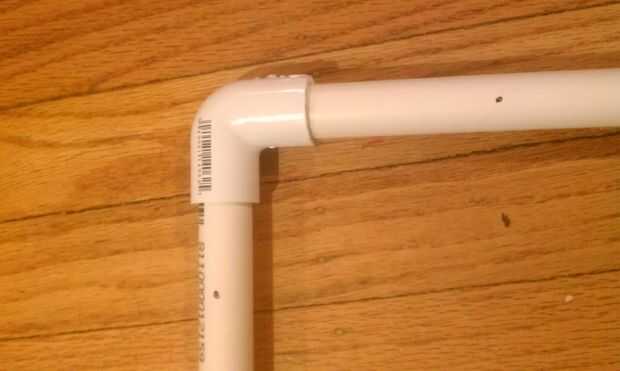

- 2 codos de PVC, uno para cada esquina
- Varios acopladores según (el tamaño del marco) y la longitud de las secciones de la tubería.

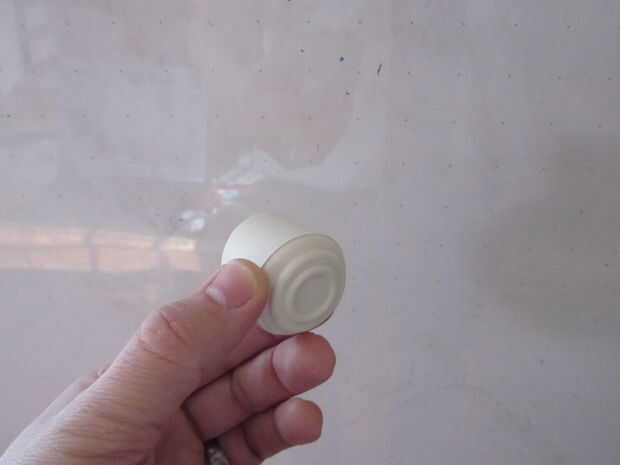

- Pies de goma, no pude encontrar ninguna que caben en un tubo de 1/2, pero tenían unos pies 1 pulgada en Home Depot que se ajustan sobre el enganche para unir dos piezas de 1/2 de PVC.
Góndola
- Utilicé la pieza transparente de plástico que viene al comprar una pila de CDs. Algo de ese tamaño y plana debería funcionar. Claro es bueno porque se puede ver lo que está dibujando, pero no es necesario.
- Clips de la fuente de oficina. Utilicé dos de ellos, una pequeña para sostener el lápiz a la góndola y para atar las cuerdas en los motores. Usé un segundo la pluma a peso correctamente, por lo que la góndola era plana contra la pared.
- Shaplock cierta personalización. Necesitaba algo para el clip a clip en, así que hice de Shapelock, que es básicamente una bolsa de bolas de plástico pequeño que se funden en agua caliente para que puedan formar entonces en lo que, luego endurecen cuando enfríe.
Bobinas de
- Encontré la cuerda en la ferretería. Quería bobinas que eran profundos y no pude encontrar nada así que hice mi propio. Usé algunos tubos el ajuste sobre el eje de paso a paso bien, y luego pegué un par de trozos de cartón que por los lados.
Montaje paso a paso

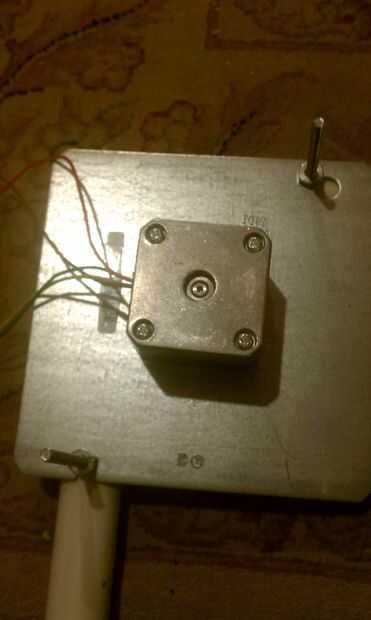

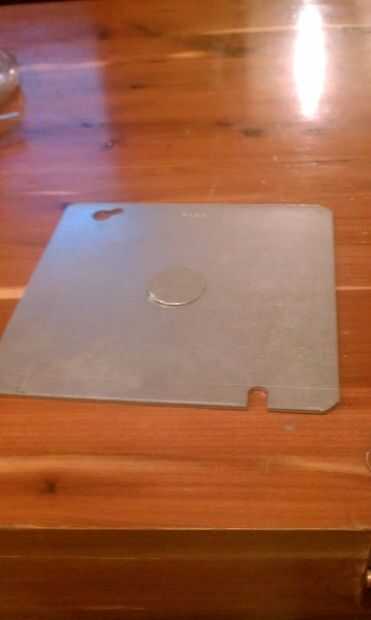

- Utilizo algunas portadas en blanco de la caja eléctrica. El agujero en medio de ellos ajusta el motor paso a paso perfectamente (después de que usted salte de la pieza de metal).
Conectores y cables Ethernet

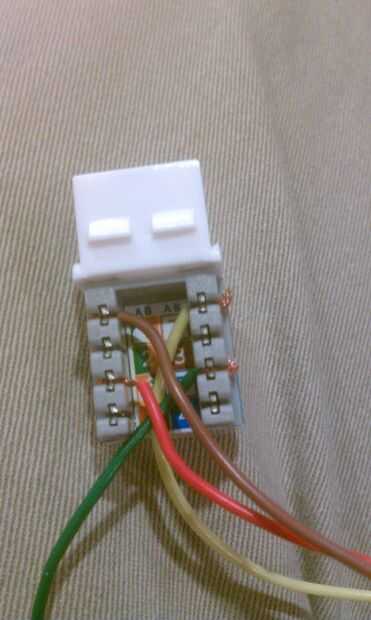

- Se trata de cómo conecté los motores a la EiBotBoard. Uso de conectores Ethernet y cables podía usar cables más largos para los marcos más grandes.
Motores paso a paso
- Casi cualquier cosa va a funcionar, estos no tienen que ser particularmente fuerte. Usé los que vinieron con mi Eggbot
Servo
- Se utiliza para levantar la pluma o marcador del tablero, debe trabajar casi cualquier servo.
Controlador de motor

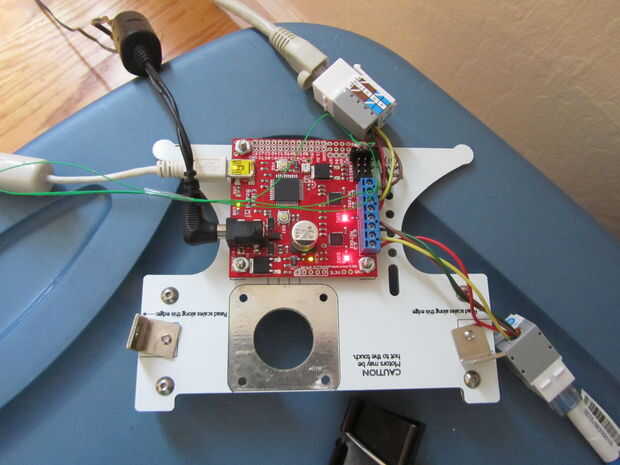

- EiBotBoard - este es un fresco, es capaz de controlar dos motores PAP y servos varios al mismo tiempo. Otra vez, fácilmente puede reemplazar esto con un Arduino (y probablemente voy a hacer una versión de Arduino como puedo encontrar mi escudo del Motor).
