Muse.Assist: Asistencia de la guitarra acústica guitarra dispositivo (4 / 11 paso)

Paso 4: Montaje del lado pasivo

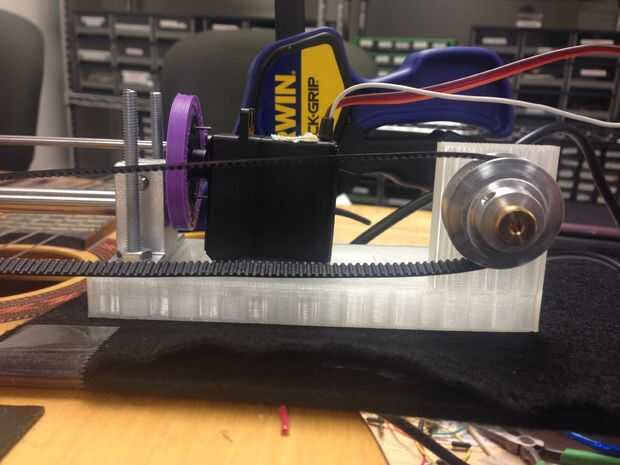

  1. Instale la polea en la pared que sobresale del plástico de la impresión 3D Motor soporte Base Asamblea - pasivo utilizando el tornillo parcialmente roscado y una tuerca M4. La cabeza del tornillo y la polea se debe mirar lejos de la base.

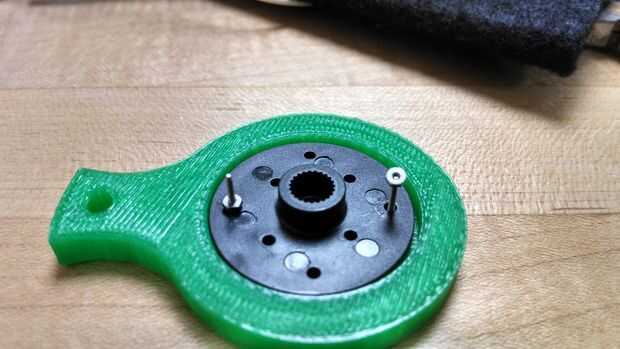

  2. Atornille uno de los estampados 3D Pasador Servo Motor conectores en uno de los servos con 2 M1 tornillos y tuercas.
  3. Atornille el motor del servo en la base de la Motor soporte Base Asamblea - pasiva con 2 tornillos de M3. Luego reforzar esta conexión a la base de montaje encolado caliente alrededor de la base del servo.
  4. Utilice 2 Socket casquillo tornillos de cabeza plana, M4, 60 mm de longitud para asegurar un lineal riel eje guía/apoya, 8mm de diámetro en la base. Asegure con tuercas M4.

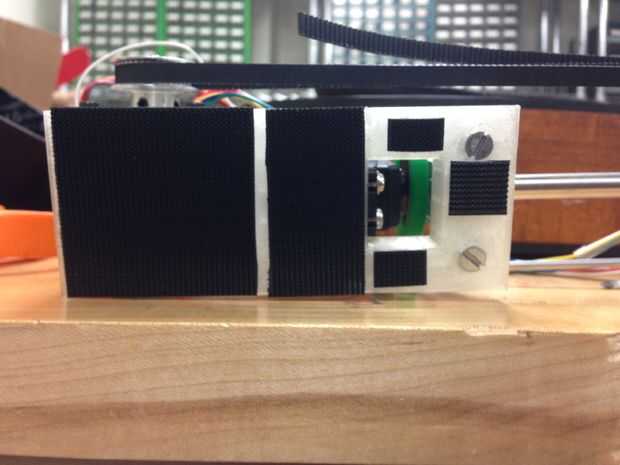

  5. Adherir el lado puntiagudo de velcro en la parte inferior de la impresión 3D conjunto del Base titular Motor.
