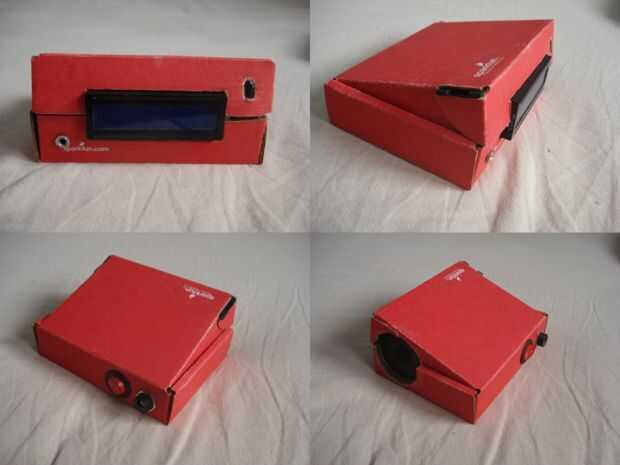

Paso 17: Hacer un recinto

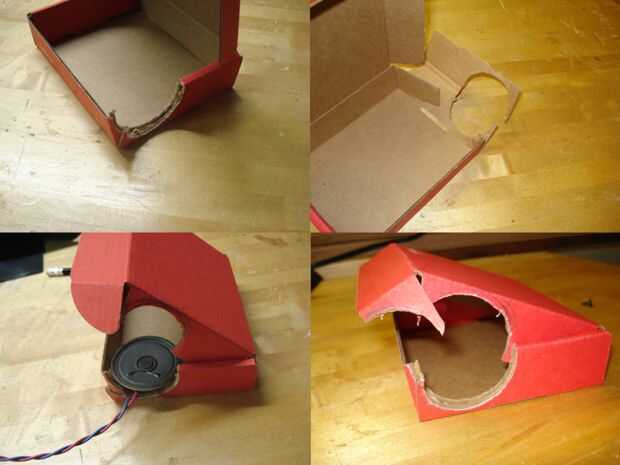

Corte un orificio para el altavoz

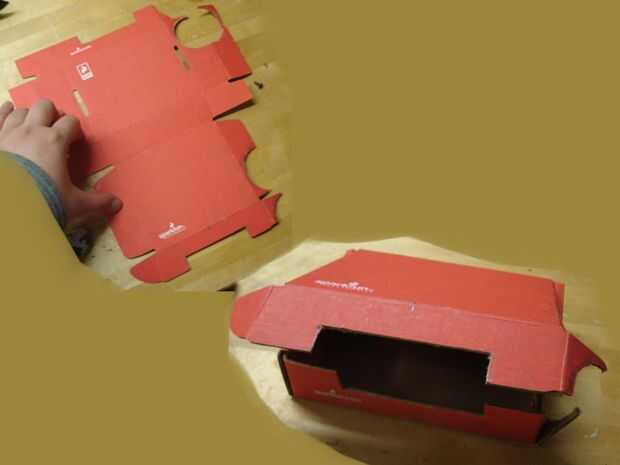

Cortar un agujero para tu LCD

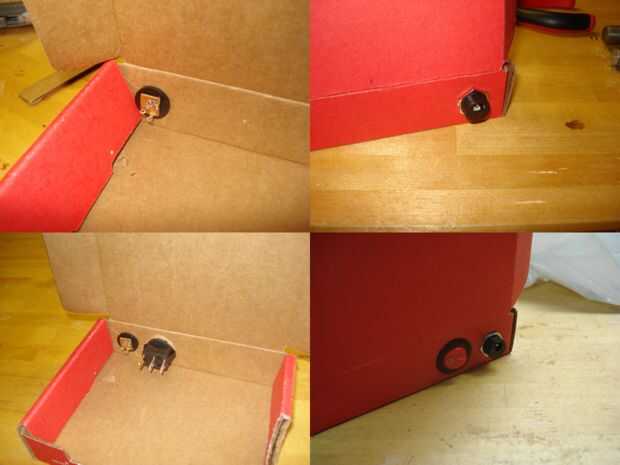

Taladre los agujeros para poder jack y el interruptor de la fuente y montar

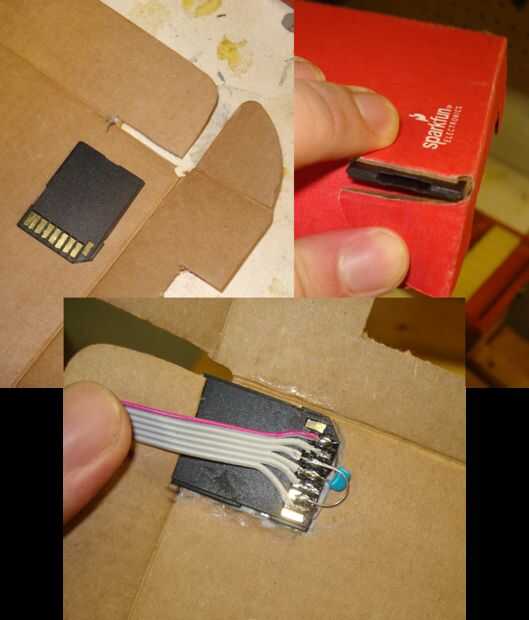

Cortar una ranura para el adaptador de tarjeta MicroSD y pegar en el adaptador

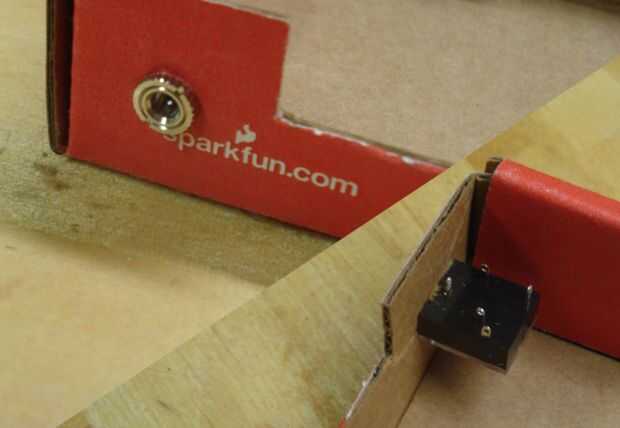

Taladre un agujero para el conector de 3,5 mm, montarlo y alambre (tienen un diagrama especial para esto). Hay un jack especial necesita comprar que automáticamente desactiva al altavoz cuando se enchufa un cable.
Cortar un agujero para IR a llegar a su receptor IR, el receptor en el lugar del pegamento
El altavoz en lugar de pegamento

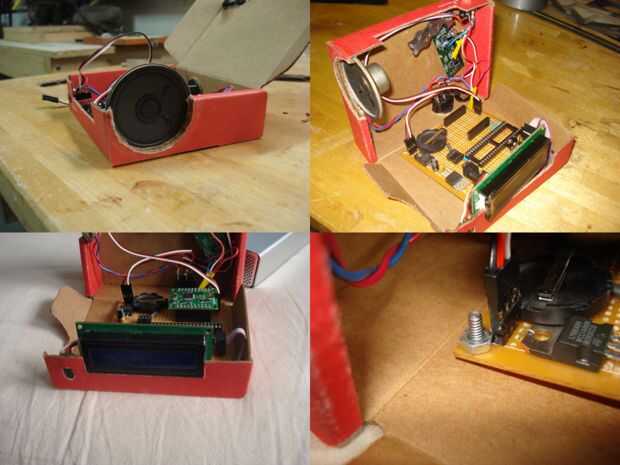

Construir un circuito impreso con el LCD conectado por hembra encabezados frente, posición correcta en el cuadro para saber donde necesita tornillos y atornille la placa de circuito en el lugar cuando esté listo.
Hice mi circuito con un pedazo cuadrado de tablero de perf. Que necesita para planear un poco para que nada llegará al altavoz en el lado de la caja, y se centra la pantalla LCD. El cableado se realiza en la parte inferior usando calibre 30 alambre Kynar (Kynar es bastante resistente a la calor, que no derrita tan rápido como el recubrimiento de alambre normal).
Observe cómo he utilizado cables de servo de 3 pines para un montón de cosas, les tuve en mano. Sugiero que utilizar a algún tipo de cable polarizado para evitar contratiempos de tensión inversa. También usé un cable de cinta y un encabezado de 3 x 2 + conector de cable de cinta IDC para la tarjeta SD.
Recuerde que los componentes que están roscados son fáciles de montar (ver cómo están roscadas a mi gato de fuente de alimentación y mi jack de 3,5 mm?), mi interruptor es "montaje del panel" y "chasquido", que también es bueno.
Puede todavía utilizar el Teensy ++ esto en vez ATmega644 utilicé, acaba de encontrar una buena manera de montar y cablear un conector USB.
Adjunto es un archivo ZIP con imágenes de mejor calidad
