Música disco con LinkIt uno (2 / 5 paso)

Paso 2: cableado

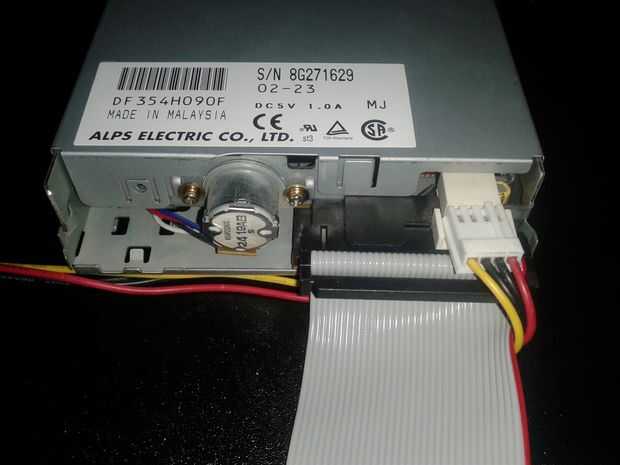

Tome un cable solo prototipos y soldadura/conectar a los pines 11 y 12 en la unidad de disquete. Esto permite que la unidad para su uso. Aplique energía de 5 voltios a la unidad conectando las clavijas de dos alimentación a 5v los pines GND del tablero uno de LinkIt. El led en el frontal de la unidad deberá encenderse si las patillas enable se conectaron correctamente.

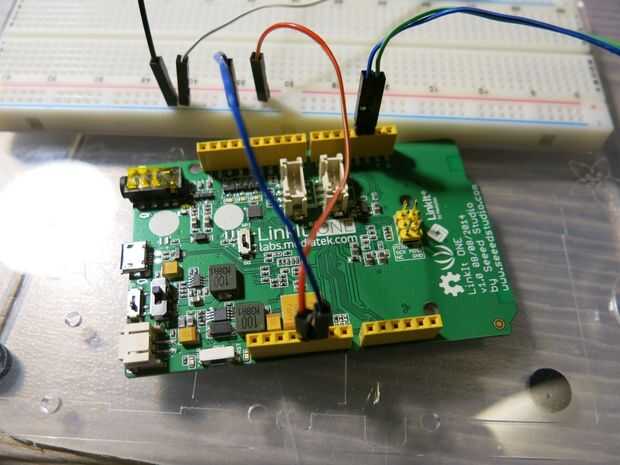

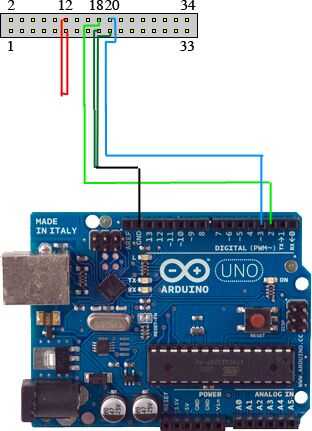

A continuación, conectar el pin 18 al pin digital 2 en LinkIt uno y pin 20 a pin 3. Los pernos debajo (17 y 19) debe conectarse a tierra.

Para múltiples unidades, repita este proceso, con las clavijas digitales se conecta a 4 y 5, 6 y 7, etc..
