Música DIY activado controlador de LED (2 / 3 paso)

Paso 2: Hacer el PCB

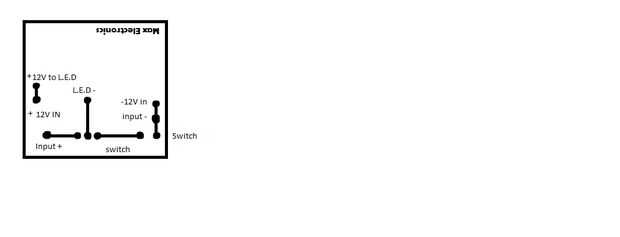

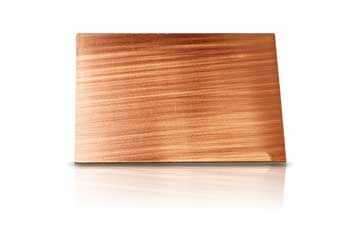

Usted va a necesitar la placa PCB (tablero revestido de cobre) desde el último paso. Primero vas a limpiar al cobre con alcohol y seque con una toalla de papel. En segundo lugar vas a dibujar el trazado de circuito, para ello necesitamos el sharpie. usamos el rotulador porque resistir el cloruro férrico. He utilizado el diagrama que se muestra a continuación. Después de que has dibujado el trazado de circuito su tiempo de grabado. Asegúrese de que llevas los guantes en todas las veces cuando se trata con el cloruro férrico. Primero necesitas encontrar un recipiente de plástico o cualquier plástico de 3 pulgadas profundo realmente. Vierta apenas suficiente el cloruro férrico para cubrir su cobre revestido o para que el cobre revestido es menos completamente sumergida. Una vez en el cloruro férrico sólo sacudirlo todo un poco o como le dicen talle, ayuda a acelerar el proceso. Una vez que vea que todo el cobre se ha disuelto le pueden retirar la Junta cuidadosamente y séquelo con toallas de papel. Por último, para quitar el rotulador puede de limpiar con alcohol isopropílico o sólo friegúela con la toalla de papel realmente sólo para arriba a usted. Prest, un PCB de aspecto limpio. Si no está usando el PCB, sólo tienes que seguir el esquema que se muestra a continuación.
