Música LED luz caja modificado esquema

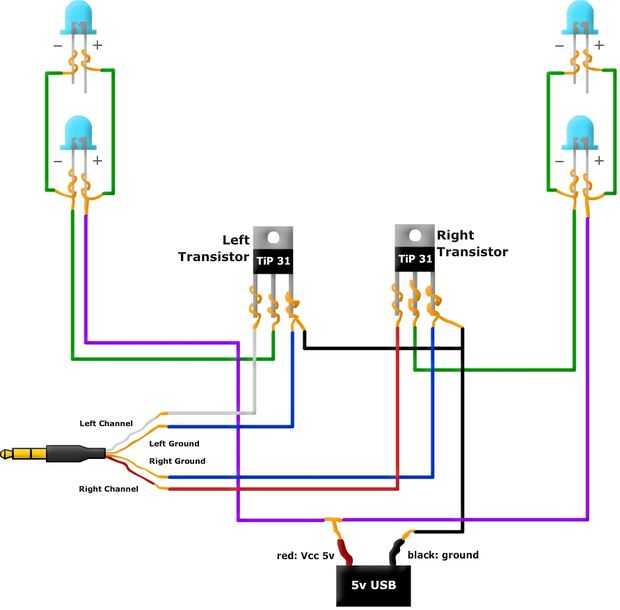

este es mi esquema modificado para ser utilizado con música LED luz caja Instructable de motadacruz.

La idea es que, en lugar de usar sólo un canal de tu cable de audio, utilizando dos transistores puede usar ambos canales y alambre para separar cadenas de LED. Aquí sólo muestro dos LEDs en cada cadena, pero yo recomendaría al menos 6 de cada uno.

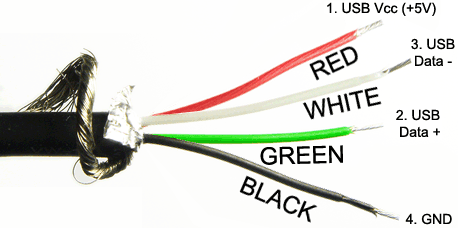

También, he decidido usar USB para alimentar mi circuito. No más jugoso dc adaptadores de estorbar encima de su tomacorriente múltiple! He incluido un diagrama de cable USB útil para decirle que los cables que te necesitan.

No incluyo resistencias en este diagrama ya que depende en gran medida el tipo y cuantos LEDs que desea utilizar. Si usted necesita ayuda para determinar qué resistencias a utilizar, este es un recurso útil al marcador: http://ledz.com/?p=zz.led.resistor.calculator

Si encuentra un error en mi diagrama, déjeme por favor saber de inmediato por lo que puedo solucionarlo.

Aquí le damos una mayor resolución de la imagen:
