Paso 7: Más disquetes! (Opcional)
Una unidad de disco flexible no es tan divertido como una sinfonía entera, así que vamos a añadir algunos más!

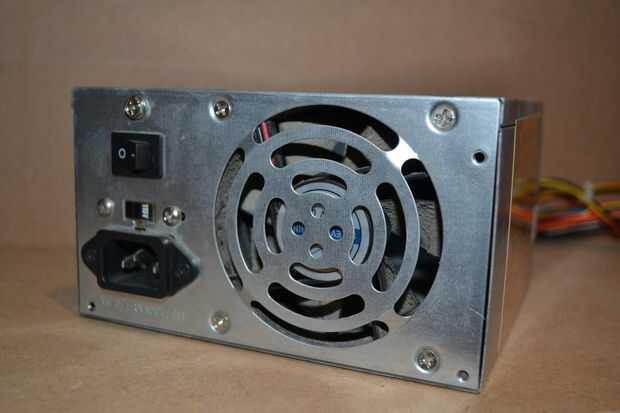

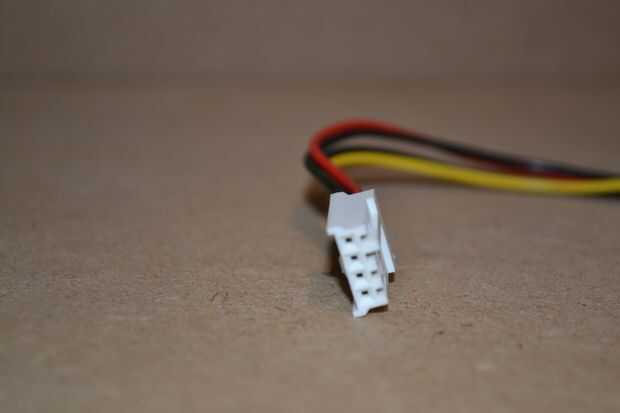

Para ello, necesitarás una fuente de alimentación de ordenador viejo que tiene uno o más floppy conectores de alimentación de coche (véase arriba para el cuadro del conector), dependiendo de cuántos disquetes conduce desean agregar. Si la fuente de alimentación no tiene suficiente cantidad de estos conectores, puede comprar adaptadores en internet.
Arduino puede manejar solamente alimentar una unidad de disquete, así que vamos a utilizar la fuente de alimentación de ordenador al poder el Arduino. Puede utilizar a esta guía aquí para configurar la fuente de alimentación.

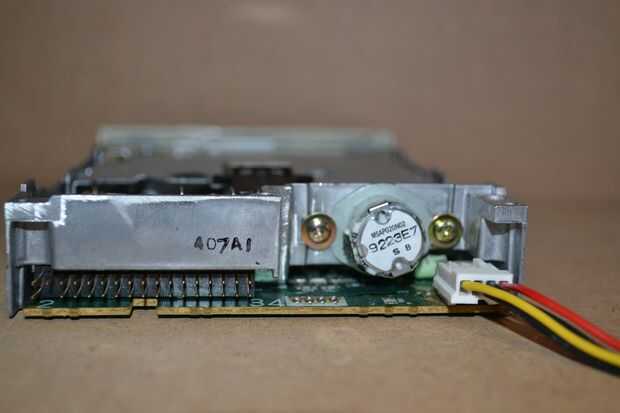

A continuación, obtener su segunda unidad de disquete y uno de los conectores de disquetera de la fuente de alimentación Conecte el conector de alimentación en la unidad de disquete.

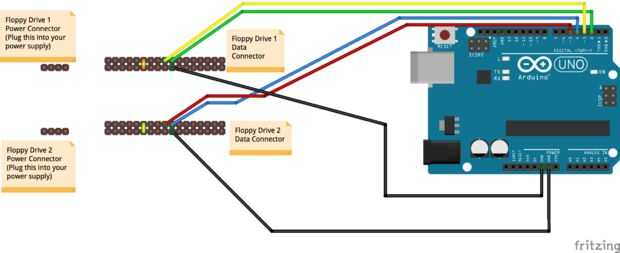

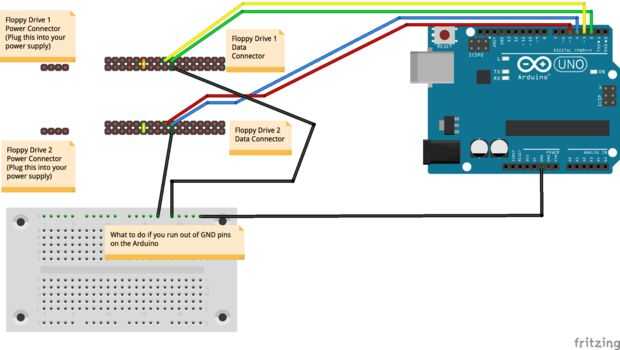

Ahora te alambre encima de la segunda unidad de disquete siguiendo el diagrama de arriba. Como se puede ver, todo es como última vez excepto que perno 20 va al siguiente disponible pares Arduino digital pin y perno 18 va al siguiente disponible impares numeradas Arduino digital pin. De hecho, utilizando el diagrama de arriba pero cambiando perno 20 para ir al próxima disponible pares Arduino digital pin y lo mismo con el perno 18 pero con el siguiente número impar, puede agregar tantos disquetes como quieras (hasta que te quedas sin pernos). Sin embargo, no puede utilizar los pines 0 y 1. Es un ejemplo de cableado para dos unidades de disquete.
Cuando todo eso esté hecho, enchufe la fuente de alimentación y en la aplicación de Control Moppy, en el lado izquierdo de la ventana, revise las cajas de disquete cuántas unidades te tienen. Por ejemplo, para cinco unidades de disquete, te daría las casillas 1, 2, 3, 4 y 5. Luego, todo lo demás hacer normalmente y pulse ejecutar.
Y eso es todo!
Si te gustó este Instructable, por favor vote por él en la vuelta al futuro concurso.
Gracias a:
SammyIAm,
FixedHDD
Y Arduino.cc
