Paso 4: Estanque de Sensor de movimiento
Rectángulo siente 1 9 "x 12" verano
1 paquete de flores de fieltro
1 paquete de hojas de fieltro
capa de hilo conductor 234/34 4 1 carrete
capa de hilo conductor 117/17 2 1 bobina
1 moneda de LilyPad de la célula batería titular
1 batería
Neopreno
Tejido conductor aluminio OR
Hierro en adhesivo
Pegamento para tela
Velcro
1 12 "x 18" fieltro fácil gris tablero
Consejos:
Este es el más fácil a la artesanía, sino el más difícil explicar. Hay algunas "capas" a este proyecto.
La capa inferior es la parte posterior de la Junta de fieltro gris. Esto es donde usted pondrá el portapilas. Muchos de sus puntos será también en esta capa.
La capa media es la parte delantera del fieltro gris. Esto es donde usted coserá su LED. Usted pondrá su estanque sobre los LEDs, así.
La capa superior es el sensor de recorrido de neopreno. Se sentará sobre el frente de la Junta de fieltro gris.
Si utilizas el papel de aluminio, necesita hierro en el adhesivo, luego hierro en el neopreno. Suena extraño, pero que funciona. El propósito es tener un parche conductor. Papel de aluminio es mucho más barato que el tejido conductivo.
La razón que está utilizando el soporte de la batería sin el interruptor de encendido es por lo que puede hacer el sensor de movimiento en la voluntad. Porque las luces sólo se encenderán al activar el sensor, no necesitas tener un interruptor para encender y apagar la batería.
Pasos:
1) seguir este tutorial de como hacer un sensor de movimiento. Punta: Aunque este tutorial dice que necesita dos tipos de hilo, sólo es necesario utilizar un tipo de hilo, el 117/17 2 capas. He hecho unas cuantas veces este sensor, y he utilizado este hilo. Ha trabajado cada vez.
2) dibujar el diagrama de circuito.
3) crear el sensor de movimiento.
** Tenga en cuenta que no son de costura te está el sensor de movimiento al fieltro gris. La única vez que el sensor debe conectarse el fieltro gris es cuando se cosen las líneas positivas y negativas para sus respectivos parches conductores en la parte posterior de la neoprene.* *
4) coser los pasadores LED negativo a la patilla negativa en el portabaterías. A continuación, conecte esta misma línea el parche más conductora. Haga un nudo.
5) coser sus positivo pasadores LED a la patilla positiva en el portabaterías. Luego conectarse esta misma línea el parche conductor más cercano. Haga un nudo.
6) cortar un estanque en el fieltro de verano y crear cojines de lirio de las flores de fieltro y hojas.
7) adhiera sus nudos.
8) pone una pila en el soporte.
9) el sensor de movimiento!
Acabado:
Después tenía todo poner juntos en el tablero, he decidido que quería cubrir la espalda de él. Esto mantendría el hardware y puntos protegidos. Añadir los puntos de velcro en las esquinas posteriores de la Junta de fieltro con todos los circuitos. Añadir puntos de velcro en la parte posterior del gris en blanco sentían Junta. Pegar el cartón fieltro gris en blanco en la parte posterior del tablero de fieltro con los circuitos. Ahora, usted está listo para jugar con su musical y luz Junta de fieltro!
Fotos:

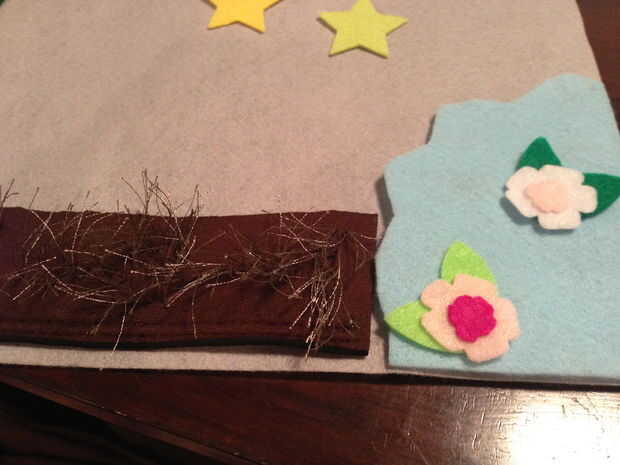

Estanque y sensor de movimiento

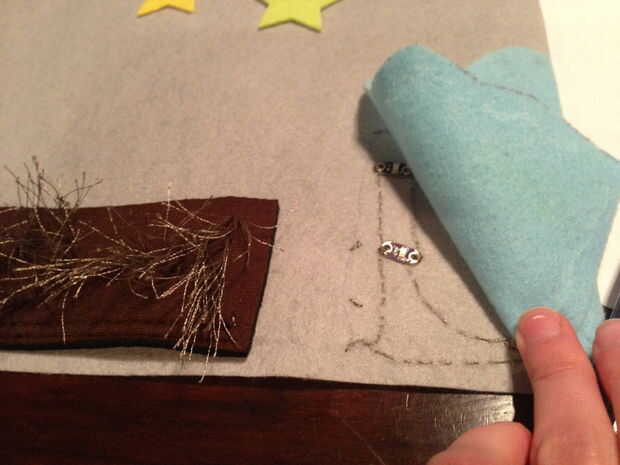

LEDs en el estanque

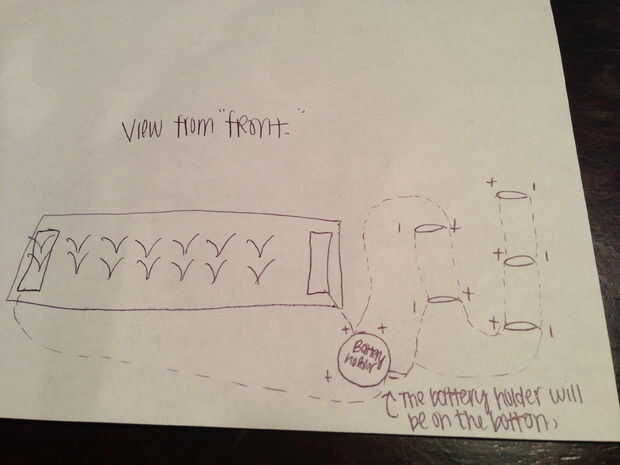

Diagrama del circuito
