Musicalmente sincronizada las luces de Navidad (5 / 9 paso)

Paso 5: Placa de relé

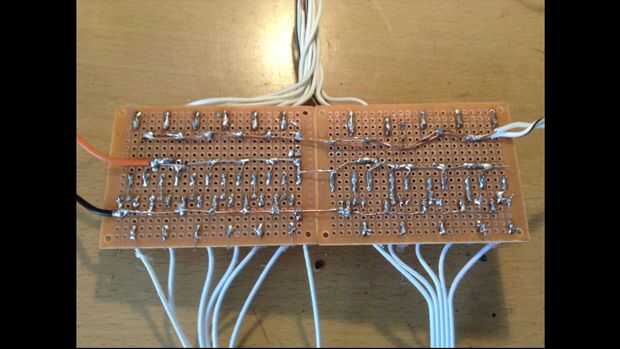

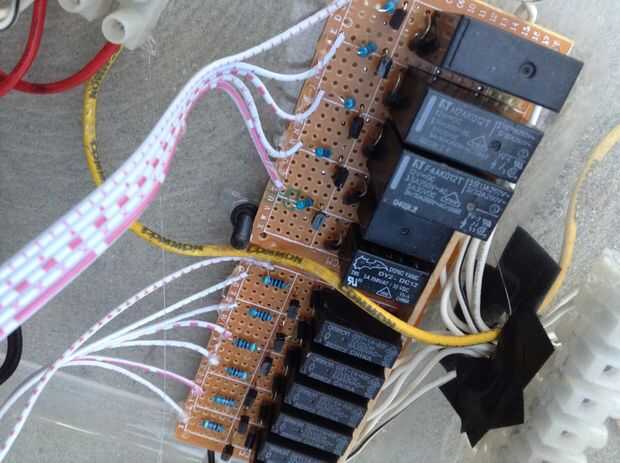

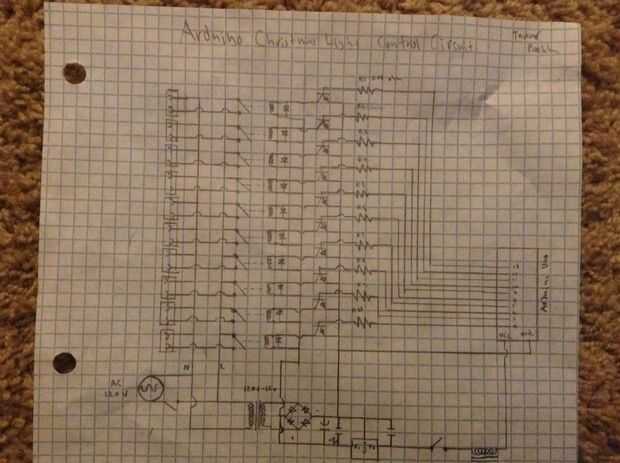

La placa de relé es lo que lleva las señales de salida de voltaje pequeño de arduino y los convierte en señales de salida de 120 v que pueden alimentar los filamentos de luz de Navidad. Para construir esta tabla, siga el esquema anterior. El arduino señales de flujo a través de un resistor de 220 ohmios en la base de un transistor. Esto activa el transistor y permite el flujo de corriente por el relé. La bobina del relé tiene un diodo a través de él en la polaridad opuesta para proteger el transistor de emf trasero. Uno de los contactos de cada relé se conecta a 120v vivo mientras que el otro contacto se va a un filamento de luz de Navidad. La placa de relé consta de 11 relés pero más o menos podría ser añadida para satisfacer sus necesidades. La placa de relé está conectada con el arduino a través de una franja de perfboard con cabecera pins conectados a él.
