Paso 7: Navidad luz cableado

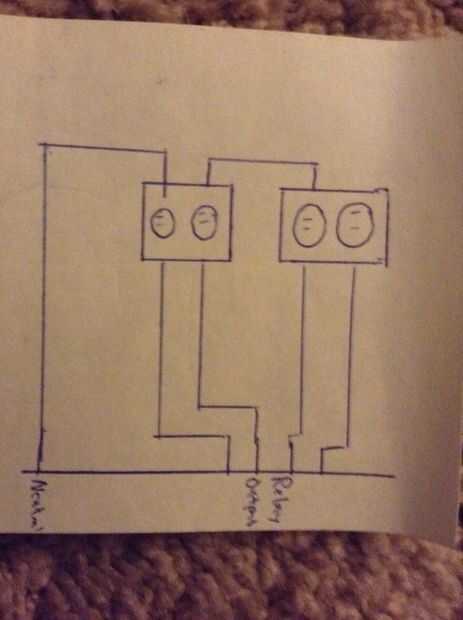

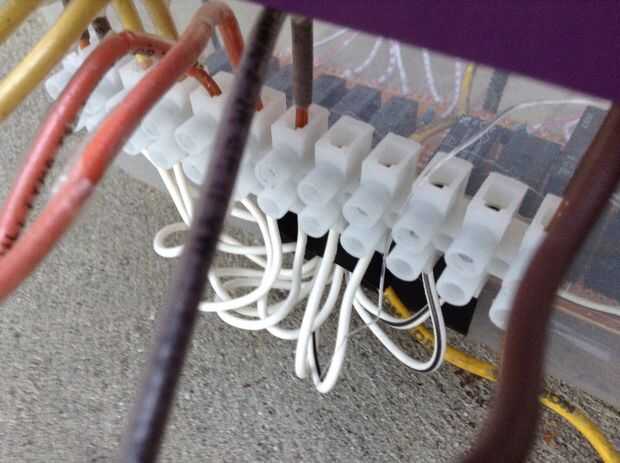

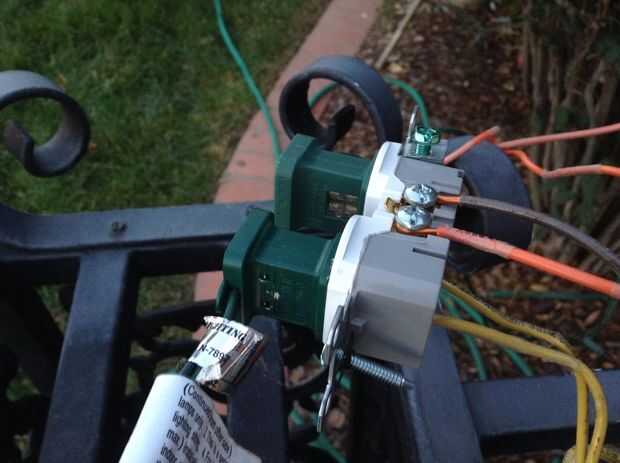

Para cablear las luces de Navidad, siga el diagrama de arriba. Tomar cada cable de salida de relé y ejecute el cable vivo de cada enchufe. Asegúrese de cortar la tira de conector en el enchufe que conecta las dos bujías calientes, no cortar el conector del lado del neutro. A continuación, conecte todos los lados neutro del enchufe para el neutro de la clavija de entrada. Puesto que sin cortar el conector neutro, neutros de todos los enchufes se pueden efectivamente conectadas en serie. Esta configuración permite a casi cualquier tipo de luz para conectarse a este sistema de control.
