Musicator con USB (3 / 7 paso)

¿Paso 3: Cómo funciona?

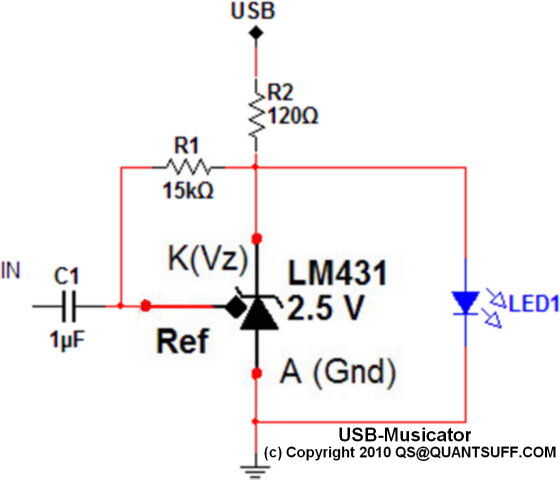

Cómo conseguimos un diodo Zener para reproducir música que se puede pedir. La respuesta es el único circuito en el LM431. Dentro de su paquete del transistor-como, paquetes de un comparador y una precisión voltaje referencia of2.5v, que es útil aquí, porque es exactamente a medio camino de nuestro suministro USB.

Estamos utilizando este voltaje preciso para sesgar el LED debajo de su Vf, de hecho podrás ver un débil resplandor aún con ninguna señal.

La clavija de entrada es por el pin de 'referencia' y cualquier cambio en la señal se muestra como las fluctuaciones de nuestro LED. La resistencia de 15K controla la sensibilidad y puede ser tan baja como 3,3 K si te gusta la música fuerte, o si sus teléfonos son menos eficientes. El brillo del LED es controlado por el resistor de 120 ohmios.
