Musicator Jr - Mk 2 (1 / 4 paso)

Paso 1: El circuito - Resumen

Si usted está familiarizado con el original Musicator-Jr, sabrás usa un dual op-amp para convertir el sonido de un micrófono electret para mostrar en el LED. Este nuevo diseño utiliza un circuito simplificado mucho y es capaz de soportar hasta 40 LEDs.

Como el diseño de USB Musicator, este circuito hace uso de la LM431 circuito "Zener programable". Aunque empaquetado como un transistor en una forma familiar de TO92, hay una media docena transistores dentro que forma un potente op-amp y un conductor, que vamos a hacer usan de aquí.

Hemos añadido un transistor 2N4401 como una etapa de salida, lo cual nos permitirá conducir LEDs hasta 600mA. Así que no es conveniente que gozan para sustituir a cualquier otro dispositivo para él.

El diseño básico es para una batería de 9 voltios y 12 voltios operación también es posible con unos pocos cambios de valor.

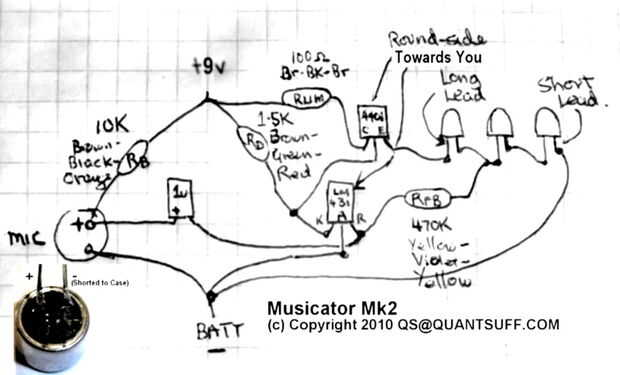

Un diagrama de punto a punto se suministra a continuación, una versión más grande / más clara está también disponibles

.
