Musicator Jr - Mk 2 (2 / 4 paso)

Paso 2: Las matrices de la exhibición de LED

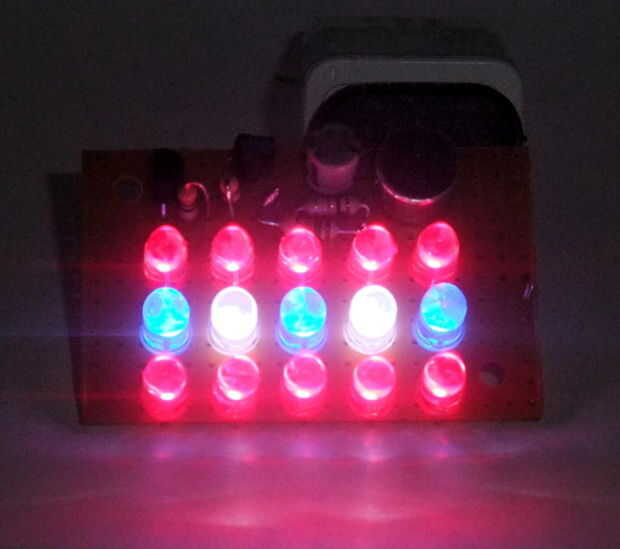

Como se puede ver, nuestra unidad demo consta de 15 LEDs: 10 x 3 x azul y 2 x en rojo, blanco. Se organizan como 5 filas paralelas de 3 LED, cada fila que consta de 2 rojos y sea un blanco de LED azul. Puesto que los LED blancos están hecho de LEDs azules, sus especificaciones son esencialmente los mismos.

Para aprovechar al máximo de tensión de red, usaremos las siguientes fórmulas para la composición óptima del LED para cada cadena:

Vs = (V-fuente de-1) * 0.9, luego
Resta 3 para cada blanco, azul, rosa o violeta LED
Restar 2 para cada rojo, amarillo o naranja LED
REPLEAT hasta que esté tan cercano a 0 posible.

Este diseño requiere que al menos dos de los LEDs rojo, amarillo o naranja, pero puede ser cualquier 2.

En nuestra muestra con 2 rojos y un azul y Vs = 7.2; así que 7.2-2-2-3 = 0.2, que está muy cerca del óptimo.

Las cadenas adicionales compuesta por similar LED (mismo número de 2 y 3 - tipo de LED) pueden ser conectadas a los puntos (A) y (B) en el scematic, hasta un límite de 400 mA, o de 20 cadenas de LEDs de 20mA.

Aquí hay un video de ella en acción:
