Paso 1: Circuitos / Setup
El proyecto es simple, un Arduino que tiene práctica y automática de la música al mismo tiempo. Se necesita:
Tablero de x 2
LEDs x 5
Altavoz x 1
Botones x 6
10 k resistencias x 6
4,7 k resistencias x 5
Cables de puente x 14
diferentes cables de tamaño x 12
*******************************
Este diseño puede iluminar las luces de su propia junto con jugar a un uno mismo hecho/preconfeccionados sintonizar con la codificación.

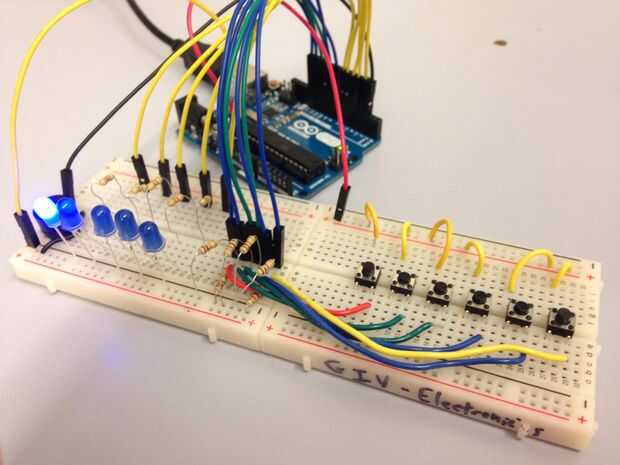

Empezar con la atadura de las dos breadboards para que hacer un área más grande/más largo. Añadir cable de puente va de 5V a la franja positiva en la placa derecha.
A continuación enviar 6 cables cortos hacia las columnas en el que establecerá un simple botón en el centro de la placa. (Hacer esto con todos los 6 de los cables y botones).
Una vez que, tomar diferentes longitudes de cables y conéctelos a los botones por el otro lado de la protoboard y llevarlos a otro protoboard en columnas diferentes para que los están no en la misma fila para seguir utilizándolo.
En cuarto lugar, recoger el 10k resistencias y y poner en cada fila que los cables fueron insertados. El extremo de las resistencias en fila de poder negativo de eso tablero la PU. Conecte un cable de puente de la tira de negativa que usted solo utilizado en una de las tomas de tierra en el Arduino.
A continuación, adjuntar 6 cables de jumper en el Arduino en ranuras 13-8 y los otros extremos en las diferentes filas con los cables y resistencias que ponemos en anteriores. (Ahora tiene una configuración de teclado de trabajo).
Ahora para las luces (opcionales). 5 cables de puente de alambre en el Arduino en Digital 7-3 y el otro extremo va a la placa izquierda. Saltar la mitad de las filas con las resistencias de 5 4,7 k. Hay que tomar la energía de la fila y tener los 5 LEDs va desde esas filas en la tira de negativo a tierra.
Finalmente, tome un cable de puente más y fíjelo en fila slot 2 y uno. Tener el flujo actual de una fila, a través del altavoz, a otro. Conecte un cable a esa fila hacia la tira de negativa.
Felicidades, ¡ listo!
