Paso 14: electrónica
Ya cubrimos la electrónica parcialmente cuando estaban hablando sobre el sistema de arma y dejó una pregunta sin respuesta. ¿Por qué tirar los cables todo el camino a través del cuerpo si podemos mantener todos los conmutadores y las baterías en solo lugar – la mano izquierda?
Bueno, realmente saqué los cables de todas las partes del traje en solo lugar – la caja de la mochila. Hay poner toda la electrónica y conectados todos los cables. La ventaja de este enfoque es que tengo lugar solo donde puedo mantener toda la lógica del traje.

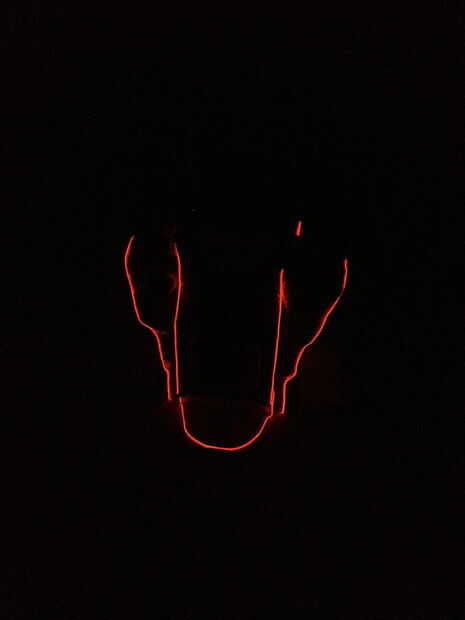

Pero primero vamos a cubrir una adición más al sistema de iluminación de traje: EL alambre. He utilizado pegamento caliente para poner dos rayas de 3m de cable rojo de EL todo el camino alrededor de la pieza principal de la armadura con el conectado termina su camino en la mochila. Allí puse un pequeño inversor de Sparkfun conectado al concentrador principal. El inversor en su aplicación original conduce fácilmente un cable de 3m. Dos cables que conectado a él lo hacen más ruidos y mantuvieron un poco más apagado que una los dos cables. En realidad hice algunas pruebas con este inversor poco y pasó a ser capaz de conducir 12 (36 pies) de alambre y con algún tweak más. Es un excelente resultado para un pequeño dispositivo, aunque dudo que sobrevivirá en tal modo de operación por mucho tiempo.
¿Cuánta energía necesita alimentar esta iluminación? No parecía mucho: sólo 3 baterías de x AA puede hacerlo por varias horas. La tecnología LED es impresionante!
Y como ya mencioné el eje, aquí es en las fotos. No entraré en detalles sobre lo que está conectado donde, aquí están algunos informa:
-Siempre conectar LEDs mediante resistencias para hacer que vivan más tiempo. Atenerse a las especificaciones. No estaba muy sistemática, por lo que algunas resistencias se encuentran en el centro y algunos soldados directamente a los LEDs
-Todos los cuatro interruptores tienen un extremo conectado a la AA + 3 x y los otros extremos van a los LEDs correspondientes

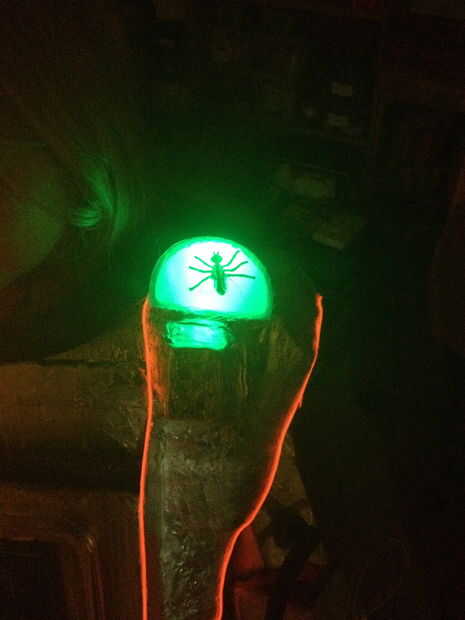

-Desde que tengo cuatro botones para el control de todo algunos botones encender diferentes partes del traje con un solo clic. Por ejemplo el arma "verde" también se enciende la linterna en el ojo izquierdo. No voy a poder hacerlo sin tirar de los cables en un solo lugar.
-Para interconexiones utilizo alambre de envoltura – un producto impresionante. Una de sus características interesantes es que se puede soldar sin remover su aislamiento. Solo se aplica suficiente calor y se derretirán. Por supuesto limpieza más frecuente de la extremidad es necesaria en este caso
-RJ45 fue otro éxito en el cableado el traje. Bien encaje en su lugar y permite desconectar independientemente diferentes partes del traje. Realmente "bien" sólo es cierto hasta que se rompe ese cierre plástico pequeño en el gato, pero cortar pieza rota y jack nueva instalación podría resolver.

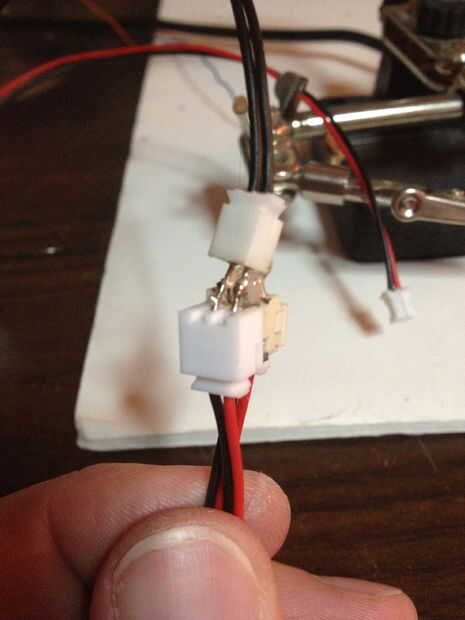

-Los LEDs integración en la pieza principal + inversor EL alambre están conectados con los gatos más pequeños (no preguntes cuáles. Tengo un JST conectado a algunos otros con enchufe, pero corría de partes en el momento, por lo que es una mezcla de diferentes tipos de conectores). Que probablemente también un buen candidato para la fusión en otro cable de Ethernet, pero...

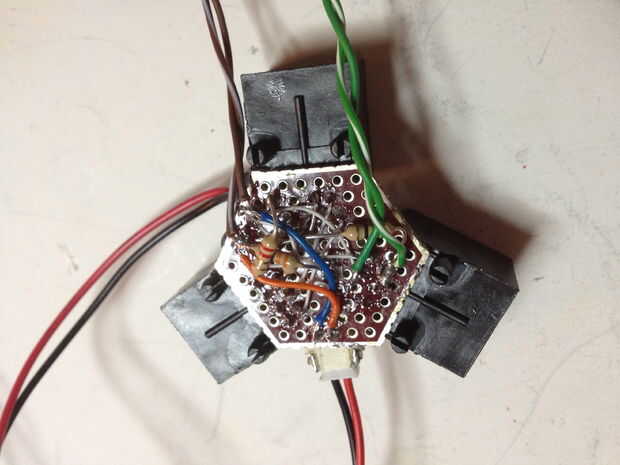

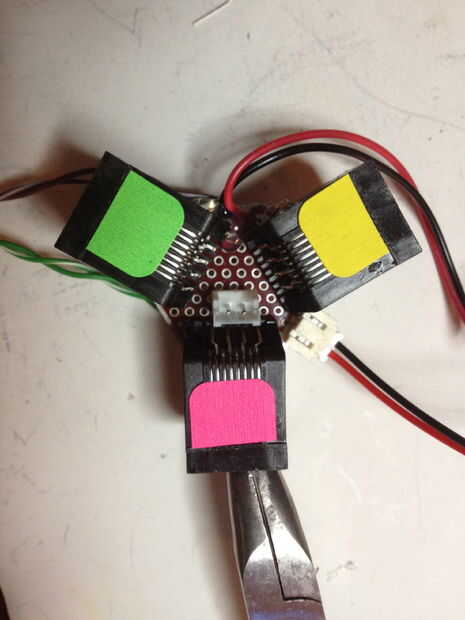

-... como se ha mencionado antes de que usé Sparkfun más simple posible RJ45 tomas que no se puede instalar en un tablero de rendimiento regular. Afortunadamente Sparkfun también lleva placas hexagonales que pueden acomodar a tres tomas. Así que no había lugar para la cuarta toma, pero me alegro todavía que encontré la manera para tres de ellos además de manojo de otros conectores y los alambres de la soldadura.
Como se puede adivinar todavía tengo un montón de espacio en la mochila para almacenar aún más gadgets en las futuras versiones del traje :)

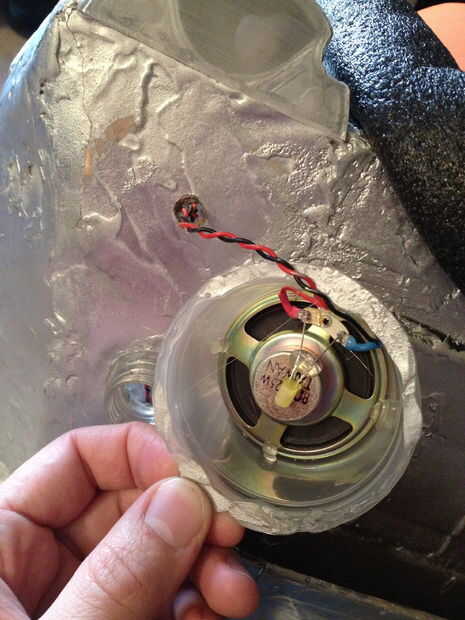

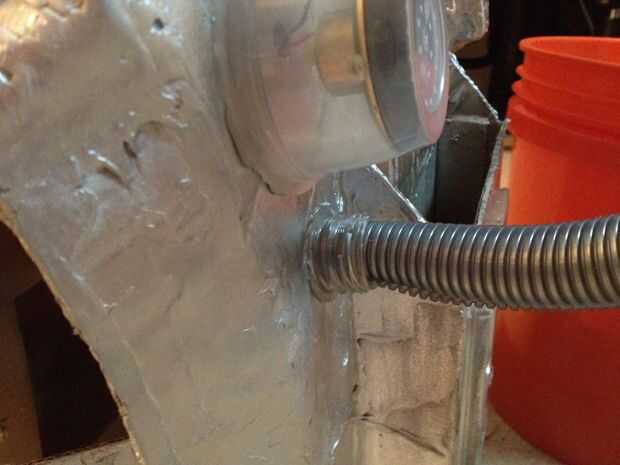

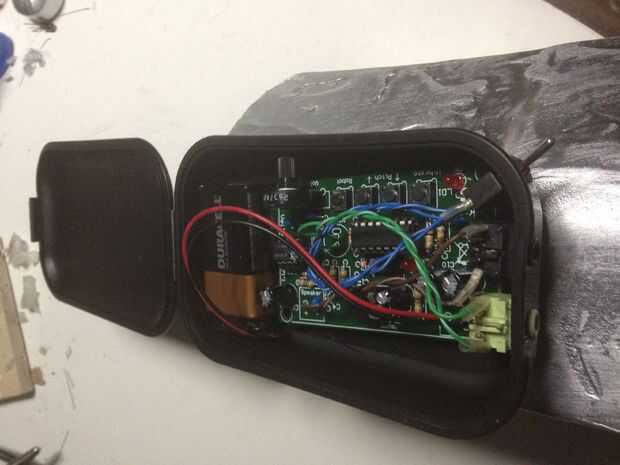

De todos modos, una característica más cool, no mencionada es un cambiador de voz. He instalador el insider de mic el casco y tiró su cableado solo con el cable de UTPMP-5 terminación de la armadura del brazo derecho. Allí os adjunto un cambiador de voz simple construí un tiempo atrás. El cambiador de voz se mantiene dentro de una caja de pulimento del zapato y tiene su propia fuente de energía, una batería de 9V. Nada demasiado sofisticado, Google para cambiador de la voz y usted encontrará dispositivo de kit o listo para usar. Amazon vende para $18, eBay es incluso más barato. Oh, y hay un altavoz justo encima de la tapa de la botella donde cables de cabeza entran en la armadura de cuerpo. También conecta con el cambiador de la voz.
Un problema que tuve con él es captar los sonidos del altavoz a veces de la mic. Estaba creando un sonido horrible. El relleno en el casco alrededor de las áreas de boca resolvió ese problema.
