Paso 1: Lista de piezas

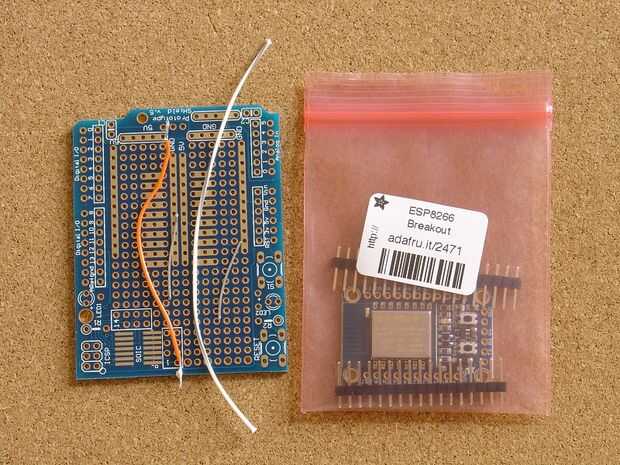

El escudo de WiFi necesita sólo dos partes, 4 pedacitos de alambre y algunos equipos de soldadura. Lista de piezas:-
Adafruit HUZZAH ESP8266 Breakout US$ 9,95 + gastos de envío
Uno Protoshield US$ 1,88 + gastos de envío
Total US$ 11,83 (a partir de junio de 2015)
Para programar el escudo y el botón configuración UART a programa puente de WiFi, también necesita un cable USB a Serial. Aquí de SparkFun USB al Cable Serial TTL (US$ 9,95) se utiliza porque se ha etiquetado bien extremos y tiene soporte de driver para amplia gama de sistemas operativos, pero también se puede utilizar de Adafruit USB al Cable Serial TTL - Debug / consola Cable para Raspberry Pi que es el mismo precio y podría ahorrar los gastos de envío extra.
Incluyendo el cable de programación, el costo de un protector de WiFi es US$ 21,78. Una rápida búsqueda encuentra Arduino Shields de WiFi cuesta un mínimo de US$ 30 hasta US$ 70. Así que incluso una vez costo de este escudo es significativamente más barato que los otros escudos disponibles, así como ser mucho más fácil de configurar y utilizar el cable de programación.
SparkFun recientemente sacada el SparkFun WiFi protector – ESP8266. Aquí es una rápida comparación.
- Costo – el escudo de SparkFun WiFi – ESP8266 no viene con encabezados. Costo con cabeceras es de US$ 16,49 es decir, más del 40% y este proyecto. También SparkFun recomienda programación accesorios cuesta US$ 32,90 o más entonces 3 veces el USB al cable Serial de TLL utilizado en este proyecto. Tan un escudo + programación costo de accesorios de SparkFun WiFi Shield-ESP8266 US$ 49,43 versus US$ 21,78 para este proyecto. Es que el escudo de SparkFun es dos veces tan costoso.
- Construcción – necesita soldar los encabezados de la pantalla de WiFi de SparkFun: ESP8266 para que este proyecto sólo añade 4 cables para la construcción.
- Programa – todavía necesitará volver a programar el escudo de SparkFun WiFi – ESP8266 para conseguir un puente transparente de serie-WiFi y pulsar el botón configuración.
- WiFi de instalación – el escudo de SparkFun WiFi – ESP8266 antena es interferido por los pines de Arduino ISP encabezado, así que el escudo de SparkFun WiFi-ESP8266 no puede ser propiedad conectado a la placa Arduino. Ver https://learn.sparkfun.com/tutorials/esp8266-wifi-shield-hookup-guide para más detalles.
Por todos los medios ver escudo de SparkFun, pero si desea un escudo muy barato o simple wifi de tu Arduino, este proyecto sigue siendo la mejor opción.
