Paso 3: Programación de la pantalla de WiFi
El escudo de WiFi debe ser programada una vez, solo y nunca más, con la configuración de la página web y el número de serie código de puente WiFi.
Para programar el escudo, siga los pasos dados https://github.com/esp8266/arduino en el Administrador de instalación con juntas. Al abrir el administrador de tablas de herramientas → tablero de menú y seleccione tipo contribuyó e instalar la plataforma de esp8266. Este proyecto fue compilado usando el ESP8266 versión 1.6.4-673-g8cd3697. Versiones posteriores sea mejor pero puede tener sus propios errores como la plataforma está evolucionando rápidamente.
Nota: No utilice la instalación de la Junta de Adafruit ya no se compilará el bosquejo usado aquí bajo ese código.
Cierre y vuelva a abrir el IDE de Arduino y ahora usted puede seleccionar "Módulo de ESP8266 genérico" menú herramientas → Junta.
También necesitará instalar la última versión de pfodESP2866BufferedClient.zip que esta librería trabaja con IDE ESP8266.com V2.2 plug-in. Si anteriormente ha instalado la biblioteca pfodESP2866WiFi, eliminar totalmente ese directorio de la biblioteca.
- Descargar este archivo pfodESP2866BufferedClient.zip a su equipo, mueva al escritorio o alguna otra carpeta que usted puede encontrar fácilmente
- Luego use la opción de menú IDE de Arduino 1.6.5 bosquejo → biblioteca de importación → añadir biblioteca para instalarlo. (Si Arduino no te deja instalarlo porque la biblioteca ya existe luego borrar la carpeta de pfodESP8266BufferedClient mayores y a continuación, importar este)
- Detenga y reinicie el IDE de Arduino y en archivo -> ejemplos ahora debería ver pfodESP2866BufferedClient.
Configuración de la contraseña de configuración punto de acceso
Después de instalar la biblioteca de pfodESP8266BufferedClient, abrir el IDE de Arduino y copie este bosquejo, ESP8266_WifiShield.ino, en el IDE. Antes de programar la pantalla, necesita establecer su propia contraseña el configuración punto de acceso.
En el modo de configuración, el escudo de WiFi configura un seguro punto de acceso llamado pfodWifiWebConfig con la contraseña contenida en un código QR adjunto al escudo. Esta conexión segura previene cualquier uno escuchar en tu conexión mientras está configurando su real redes ssid y su contraseña. Debe generar su propia contraseña para sus escudos. Un programa en java SecretKeyGenerator está disponible aquí que genera claves aleatorias de 128 bits y escribe archivos de QR.png. Otra alternativa es utilizar QR Droid Private (desde Google Play) para crear un código QR para usted propia contraseña.
En cualquier caso necesita actualizar el #define cerca de la cima del boceto con su propia contraseña.
// =============== start of pfodWifiWebConfig settings ==============<br>// update this define with the password from your QR code //http://www.forward.com.au/pfod/secureChallengeResponse/keyGenerator/index.html #define pfodWifiWebConfigPASSWORD "b0Ux9akSiwKkwCtcnjTnpWp"
También puede establecer su propio nombre de punto de acceso de configuración, si lo desea.
La pantalla de programación

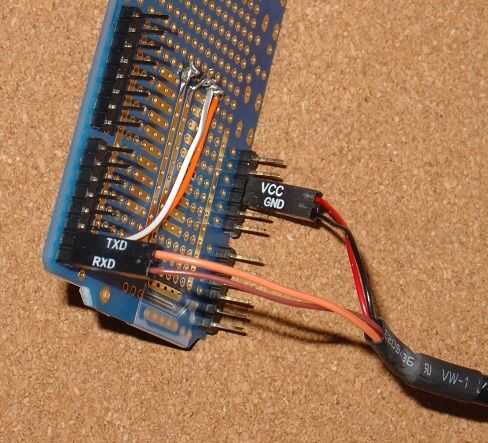

Para programar el escudo, conectar el USB al cable Serial como se muestra en la foto. Compruebe el cableado y la foto.
Revise cuidadosamente las conexiones de VCC y GND, ya que es fácil a cortocircuito en la fuente de alimentación USB Si eres uno de los pines de.
Esta foto es por SparkFun USB al cable Serial. Si utiliza el cable de Adafruit, no tiene los terminales marcados pero es codificados por colores, rojo es poder, negro es tierra, verde es TX y RX es blanco.

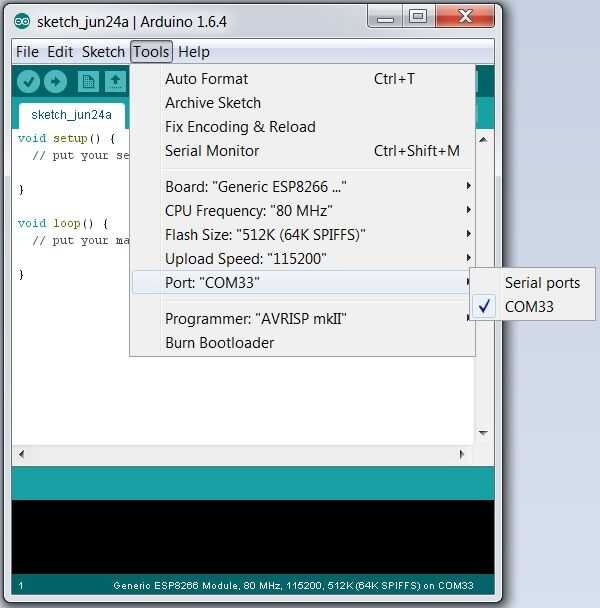

Conecte el cable USB a Serial en su computadora y seleccione el puerto COM en el menú herramientas → puerto. De dejar la frecuencia de la CPU, Flash tamaño y velocidad de subir en sus valores por defecto.
Continuación, poner el módulo de Adafruit HUZZAH ESP2866 en modo de programación, manteniendo pulsado el botón de GPIO0 y haga clic en el botón de Reset y soltando el botón de GPIO0. GPIO0 led debe seguir siendo tenue. Continuación, seleccione Archivo → cargar o utilizar el botón de flecha derecha para compilar y cargar el programa. Se suben dos archivos. Si recibe un mensaje de error Subir Revise las conexiones de cable estén conectadas en los pines correctos e inténtelo de nuevo.
