Paso 5: Con el escudo de WiFi
Como se mencionó anteriormente, el uso de este escudo con un microprocesador es simple, sólo conectarse fuente de 5V a 3.3V y conectar a los pines de TX RX de un UART a 9600 baudios. Este escudo se conecta a un tablero Uno o Mega2560 directamente.
El único punto a destacar es que cuando los poderes de escudo encima de él envía una cadena corta de depuración de datos a la misma conexión en serie, así que cualquier microprocesador conectado debe ignorar los datos en serie durante 1 segundo después de la energía para arriba.
Nota: La pantalla WiFi elabora a 250mA (promedio 80mA) así que asegúrate de que la fuente de alimentación puede suministrar tanta corriente o el escudo se reiniciará en algún momento.
El Arduino UNO y Mega2560 pueden suministrar tanta corriente de su conexión USB.
Cualquier conexión en serie puede utilizarse para probar el escudo. Por ejemplo puede utilizar el cable USB a Serial y el IDE de Arduino Serial Monitor para enviar y recibir datos a un cliente remoto.
Rev 10 también le permite configurar la velocidad de transmisión Serial para este escudo. Predeterminada es 19200, pero los ejemplos aquí utilizan 9600 cambio así la velocidad a 9600 en la Página Web de configuración, arriba.
No obstante para probar este escudo, pfodApp fue utilizado para encender el LED de la ONU y a través de WiFi. Primero el pfodDesigner fue utilizado para el diseño de un menú simple.
Nota: Se debe definir un menú actualizar tiempo que es menor que el tiempo de espera de conexión para el escudo de WiFi, de lo contrario la conexión se cerrará.

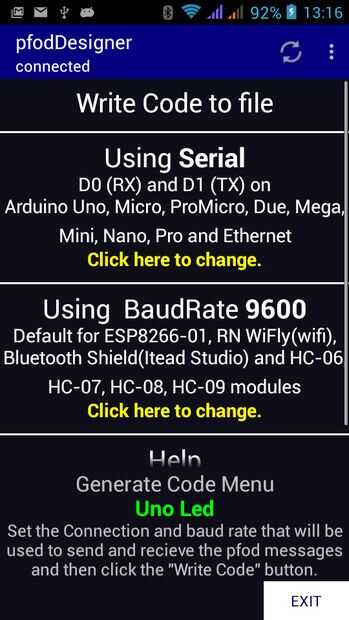

Entonces el código generado para la conexión serie a 9600 baudios y transferir el archivo al PC, mediante transferencia de archivos wifi.
Setup() de sketch no era necesario que la delay(1000) porque el analizador pfod ignora cualquier carácter fuera {}, pero se incluyen porque se recomienda para esta placa WiFi.
El bosquejo completo, UnoLedControl.ino, está aquí. Cuenta que no hay ningún código especial de WiFi, el bosquejo apenas Lee y escribe en la salida Serial. Un retardo de 1 seg ha sido añadido en la parte superior del setup() para saltar la depuración de ESP8266 salida de potencia hacia arriba.
Quite la pantalla de Wi-Fi, seleccione Herramientas → → del tablero Uno en el IDE de Arduino y este sketch del programa en la ONU.
Nota: debe quitar el protector de WiFi para el programa de la ONU porque el USB es conectado a los pines de TX/RX de la ONU.

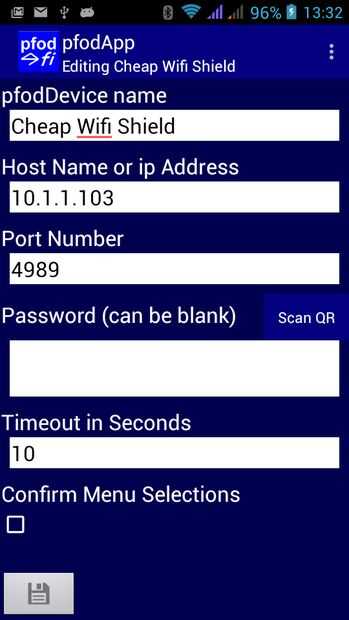

Conecte el protector de WiFi, automáticamente Conecte a su red local e inicie un servidor en el puerto que ha configurado. En pfodApp se puede configurar una conexión para este dispositivo. Ver pfodAppForAndroidGettingStarted.pdf para más detalles.

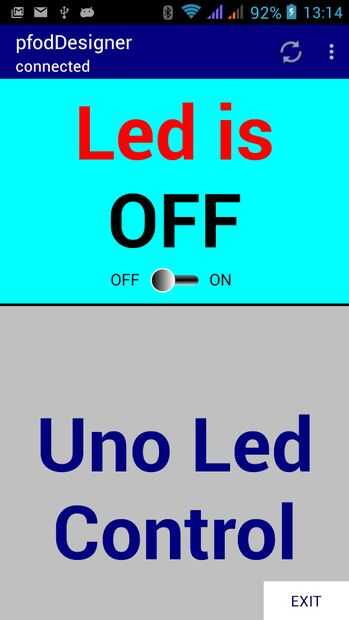

Luego conectar para LED de Uno encender y apagar desde tu Android móvil vía wifi.
Ya está terminado!
