Paso 2: Preparación de la electrónica del transmisor

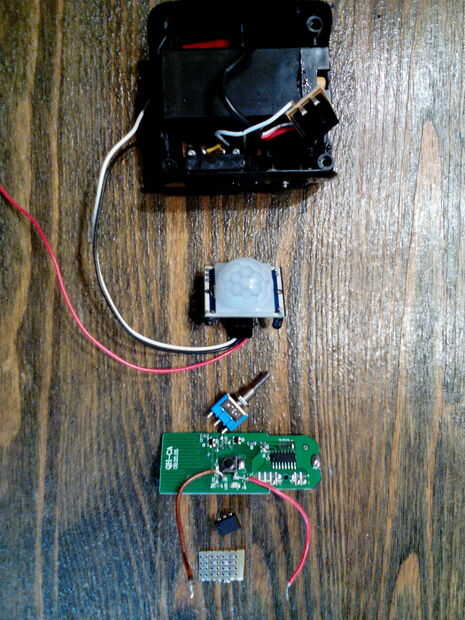

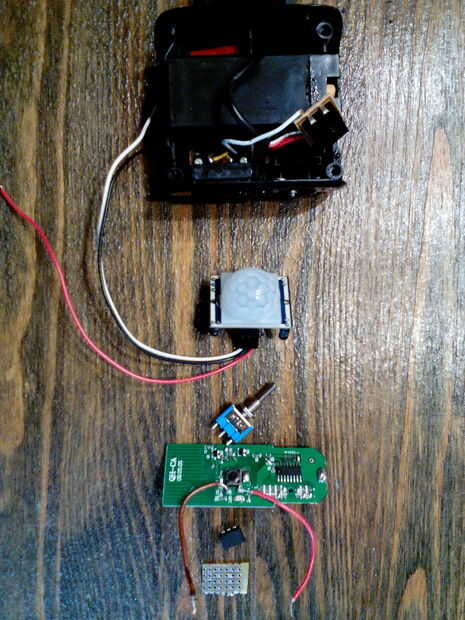

El propósito de este paso es conectar el transmisor al sensor de movimiento con relé de estado sólido. Para ello se necesita:
(1) transmisor de campana de puerta WiFi (lo puede conseguir fuera de la campana de puerta sin hilos estándar "botón";
Soder en la
(2) Relais (yo uso uno en Rusia - КР293КП1Б, pero puede utilizar cualquier cosa con resistencia de salida baja y características de voltaje apropiado). Alternativa, que ma a utilizar un relé electromagnético clásico, pero se está haciendo "click" el ruido, que puede atraer zombies y es más bien grande, mientras que el caso de nuestro transmisor no puede ser tan grande como para tener espacio para todo;
;
(3) infrarrojo PIR sensor de movimiento, que se puede encontrar en cualquier tienda de Arduino. Utilizo HC-SR501;
(4) corta los cables para conectar todo.
Haga lo siguiente:

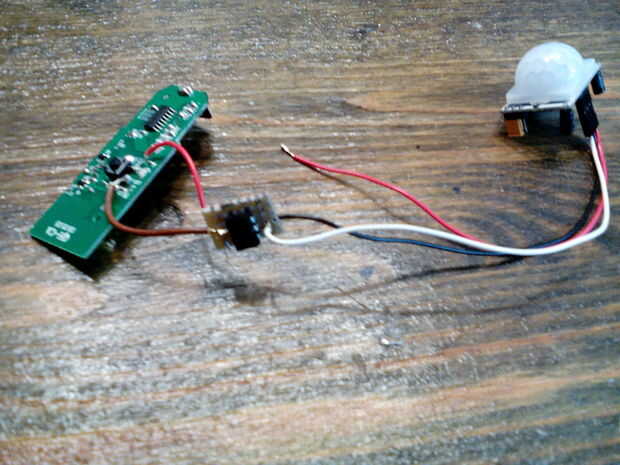

(A) Conecte los pines de entrada de su relé de estado sólido a la salida y terminales de tierra del sensor infrarrojo (comprobar la hoja de datos de relé de estado sólido para determinar las clavijas exactas);

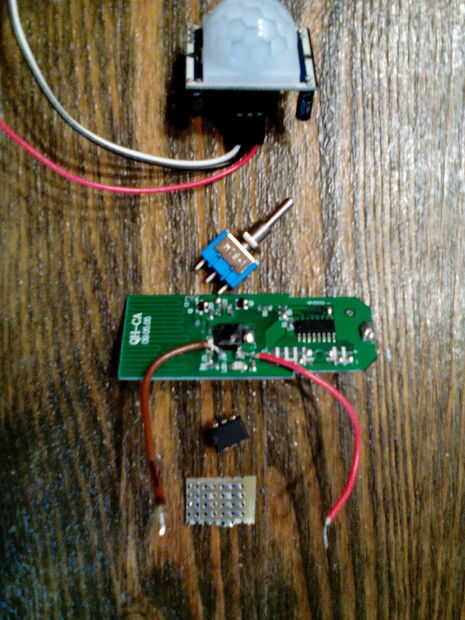

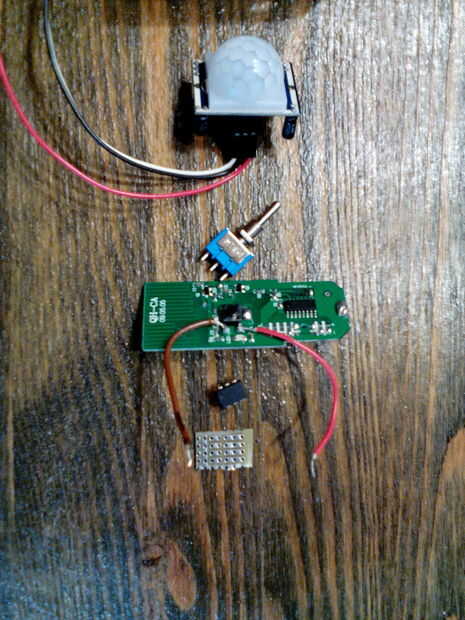

(B) conectar y soldar en los dos cables a la terminal del botón en el chip del transmisor. Si se les conectan ahora el chip enviará una señal y receptor hará sonido/blink;
(C) conectar los dos cables a los pines de salida de su relé de estado sólido (otra vez, revise la hoja de datos).
