Paso 2: Arduino

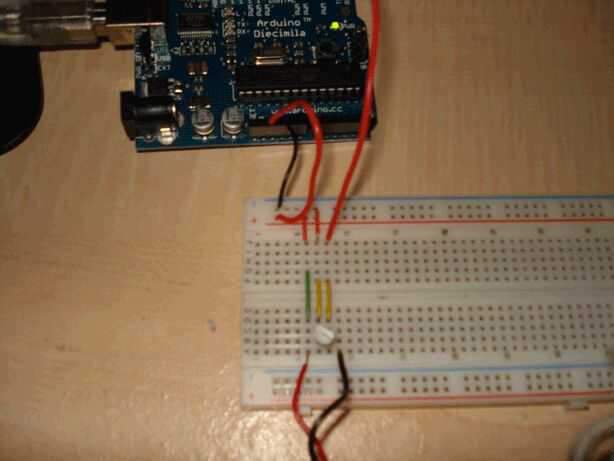

Sólo una configuración muy simple con un transistor. 2N2222 de shack de radio
Ahora probé con unas cuantas resistencias y estaba teniendo algunos problemas por lo que acabo de ir sin ellos.
No dude en corregirme en eso.

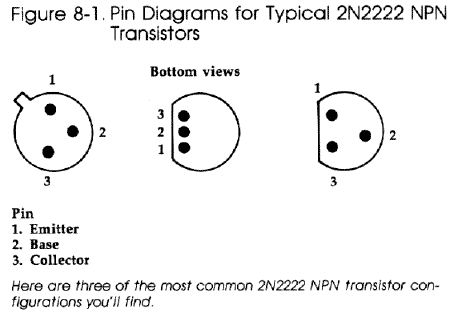

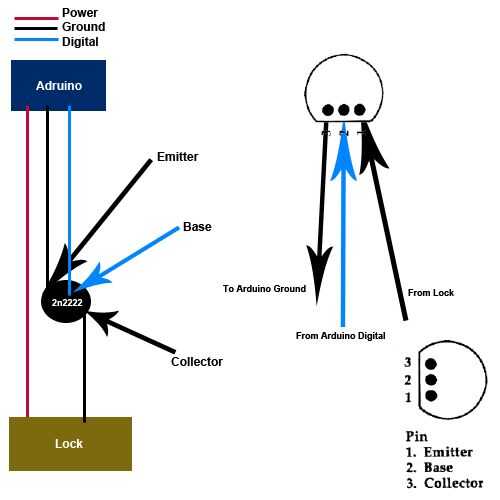

El transistor está conectado como así:
La señal desde el puerto de Digital está conectada a los transistores de base.
El poder de la Arduino está pasando a través de la cerradura de nuevo y al colector del transistor
Luego se va hacia fuera el emisor a la tierra en Arduino
El código es muy sencillo toma los datos desde el puerto serial envía señal al puerto, retrasos y termina la señal.
Una vez más, muy simple:
/*
Prueba a usar puerto serie cierre cerradura
*/
int inByte = 0;
void setup()
{
Inicio serie
Serial.Begin(9600);
pinMode(3,OUTPUT);
}
void loop()
{
Compruebe la conexión
Si (Serial.available() > 0)
{
inByte = Serial.read();
digitalWrite(3,HIGH);
Delay(1000);
digitalWrite(3,LOW);
}
}
Su justo como se ve, cualquier serie datos recoge el que abre la cerradura de 1000 milisegundos el puerto.
Muy Simple
