Paso 1: Reunir las partes...

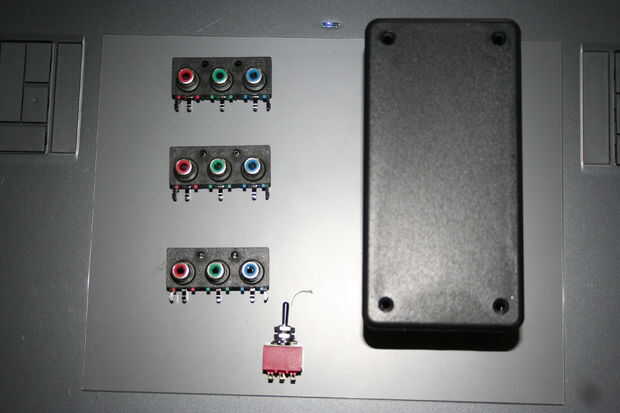

Partes han comprado:
De DigiKey, he comprado el interruptor y conectores de vídeo componente, y de Radio Shack, compré la caja de proyecto.

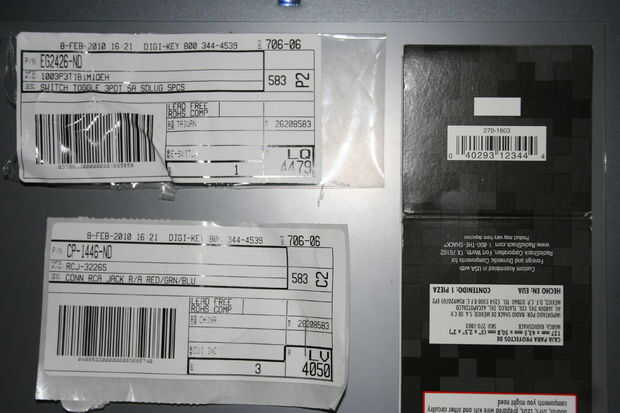

CP-1446-ND - este es el número de parte para los conectores de vídeo componente. Componente vídeo los colores son rojo, verde y azul. bit.ly/9xFmbG
EG2426-ND -este es el número de parte del interruptor 3PDT. 3PDT significa tres polos, doble tiro. Esto significa que el interruptor cambia tres cosas a la vez, con una posición de centro. bit.ly/cvIgvt
270-1803 - este es el número de parte para el proyecto de Radio Shack. Esto pareció sobre el recinto de tamaño más pequeño que podía utilizar y todavía lo hacen cómodo y fácil de rellenar toda la inagotable en a. bit.ly/bnNBlN
Piezas de rescatados:

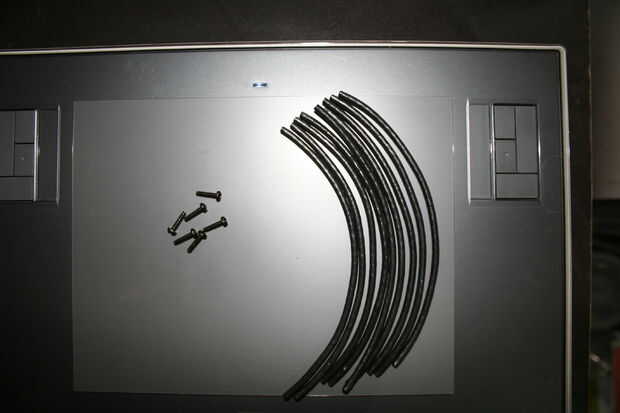

Tornillos de montaje -tengo un par coches nitro-rc, hasta desenterrar algunos tornillos pequeños era fácil. ¿No tienes ninguna? Romper algo aparte estilo MAKEr! O sólo deben ser unos centavos en su ferretería local.
Mini-Coax - trabajo en la industria de la construcción eléctrica, así que esto era otra cosa fácil de conseguir. Sin embargo, en un apuro, corte un viejo juego de cables RCA baratos. Ya sean audio (rojo y blanco), audio y video (rojo/blanco/amarillo), lo que sea, funciona muy bien. Lo que hay es para que el cable coaxial de la variedad de 75 ohmios, cables audio y video solo resultan ser! También puede usar cable coaxial de TV, aunque sería mucho más difícil trabajar con.
Herramientas necesarias:

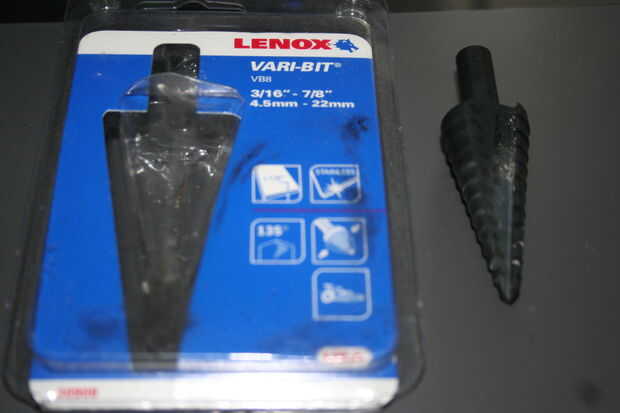

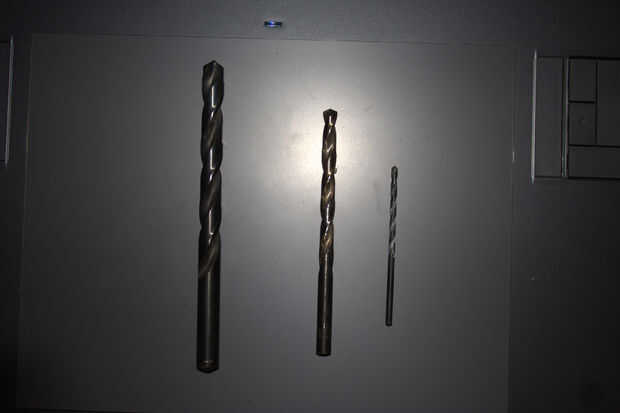

Brocas - en la foto son los pedacitos de taladro utiliza. Utilice los tamaños recomendados para las tomas y que usted consigue, dimensionamiento de información debe ser de datos de las hojas que están disponibles con las partes del interruptor. También, un poco de la Uni es útil hacer el escariado final fuera de los agujeros de la conector, realmente ayuda a limpiar los orificios.
Soldador - utilicé un poco hierro de pluma de 23 Watts Weller. Usted realmente no necesita nada serio aquí, estos son sólo pequeños cables y piezas.
Soldadura - sólo que algunos fina 60/40 será un gran trabajo. Supongo que se puede utilizar soldadura de plata si para un poco unir mecánico y eléctrico más fuerte, pero realmente no es necesario.
Destornillador, alicate - son bastante autoexplicativo, debo espero! Tornillo de mordazas
