Paso 5: Preparar y soldar el coaxial al interruptor
Tira de nuevo la chaqueta y dieléctrico en el cable coaxial como antes.

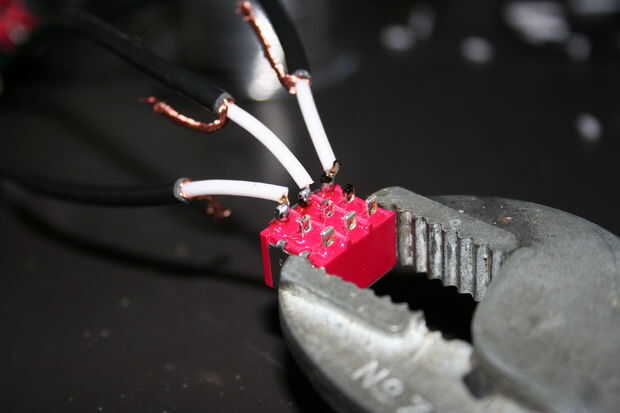

Tomar los conductores de tres centro de un grupo de gatos y a los centros a tres pestañas en una sola fila en el interruptor de la soldadura.
Tomar los conductores de tres centro y soldarlos a las fichas en la siguiente fila en el interruptor, siendo conscientes de que están emparejando los colores con la fila anterior. IE: azul a azul, verde con verde, rojo con rojo.
Lo mismo para la tercera fila con el tercer juego de extremos de cable coaxial.

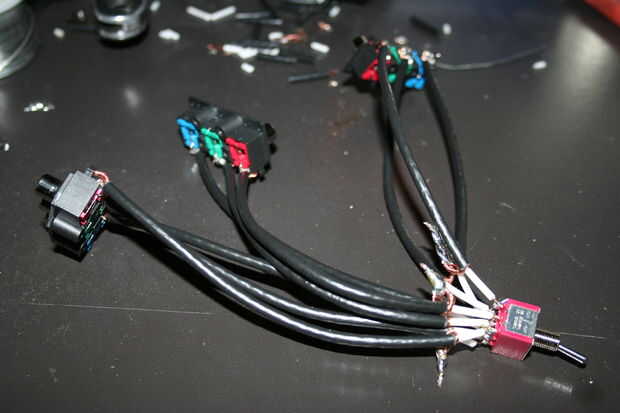

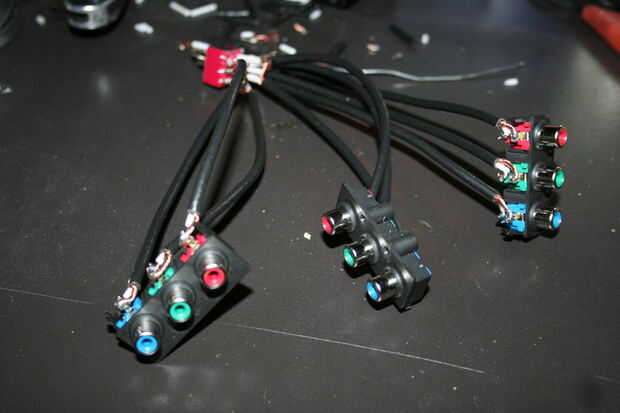

En este punto, debe ahora tienes algo similar a los cuadros segundo y terceros. O un caos sangriento!
Una cosa que me olvidé de sacar fotos era que usted necesita para la soldadura de todos los 9 escudos. Me pareció lo más fácil soldar tres de un grupo junto y luego soldar un pequeño trozo de alambre entre los tres grupos soldados.
