MX3 - profesional LED Panel (3 / 5 paso)

Paso 3: píxeles

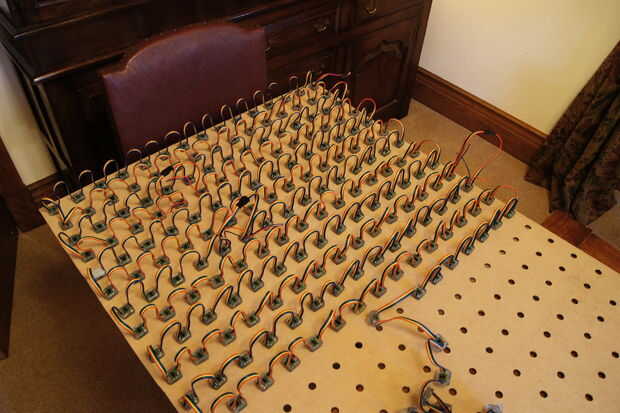

Hilo los píxeles a través de los agujeros perforados en la parte frontal, generalmente un patrón trazado es mejor. Asegúrese de que usted observe la dirección de datos, por Convención los conectores macho están "in", pero las hermosas fábricas chinas a menudo ignoran esto. Muchos módulos tienen una pequeña flecha de serigrafía en el PCB para indicar la dirección. Después de unir todas las cadenas (tienden a ser de 50 o menos píxeles por strand).

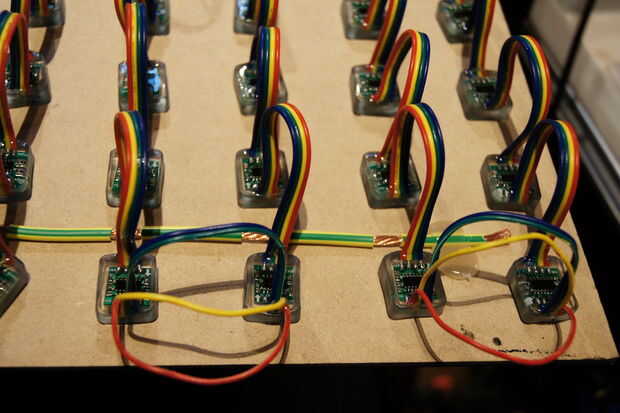

A continuación se que debe añadir una masa común. Este detalle es muy importante, y cuando se hace mal puede ser la causa de muchos problemas de señal. La mejor manera para tener una idea es mirar la segunda foto. Conseguir un alambre grueso (importante porque la caída de voltaje afecta a alimentación y señal) y tira de intervalos (igual a LED espacio) con un cuchillo Stanley (rollo el cable con el cuchillo para cortar 2 círculos, luego cortar una línea vertical entre los dos por lo que se puede quitar la pieza. Ejecutar esto por el lado más largo y soldar los cables a tierra que (usted tendrá que cortar el cable a tierra entre los píxeles).

Entonces tienes que hacer lo mismo para la línea Vs. La mejor manera de hacer esto es hacer lo mismo en el lado opuesto (mantener tensión constante a través de los LEDs, evitando distorsiones de color). Si usted se siente perezoso, sólo podría utilizar los cables de inyección de alimentación, pero hay una diferencia significativa si lo hace. Si un trabajo vale la pena hacerlo, vale la pena hacer derecha.
