Paso 2: Unidad de sensor de uso electricidad

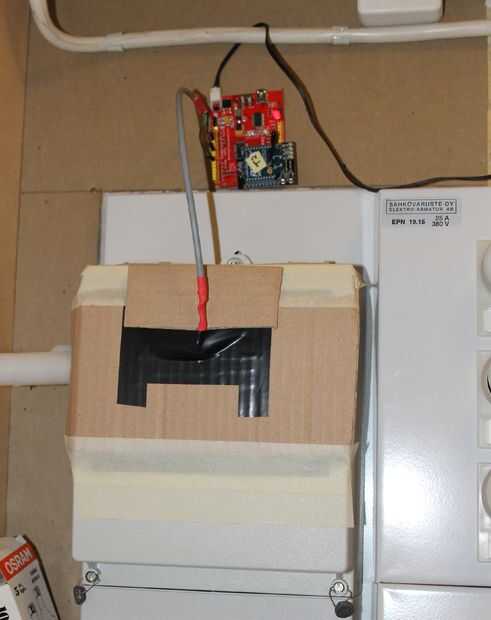

Por supuesto usted podría quitar el LEDand direclty grab el pulso a partir de ahí, pero como tengo un gran respeto por esa caja didn´t se atreve a desmontarlo. En su lugar me decidí sobre la colocación de un sensor de luz en la parte superior del LED y recibir los impulsos de esta manera.
Sin bien estudiando con sensores de luz ordenó primero algunas "células foto" pero rápidamente se dio cuenta de que no pueden recoger un pulso rápido. En cambio tengo algunas Foto sensores reflexivo que tiene una luz y un sensor de infrarrojos. Con este sensor no había ningún problema para capturar los impulsos. Por supuesto tuve que cubrir el área alrededor de no dejar ninguna luz adicional.

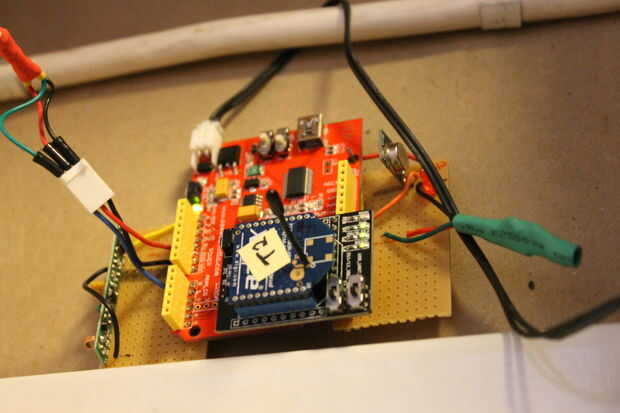

¿Cómo contar los pulsos? Primero quería hacerlo sólo con el XBee, pero como yo couldn´t averiguar una manera de hacerlo fácilmente puse un Arduino para proporcionar cierta lógica. El sensor está conectado a un puerto analógico y el Arduino hace un count ++ cada vez que detecta un pulso. Un contador en el Arduino cuenta a 60 segundos y a continuación, envía la cuenta sobre XBee a un coordinador. El Arduino es realmente un clon por Seeeduino.
Sketch de Arduino y configuración XBee conectado.
