MyHome - domótico con Arduino y XBee (5 / 8 paso)

Paso 5: Inalámbrica XBee LCD para mostrar los valores de clave e indicar con color de fondo

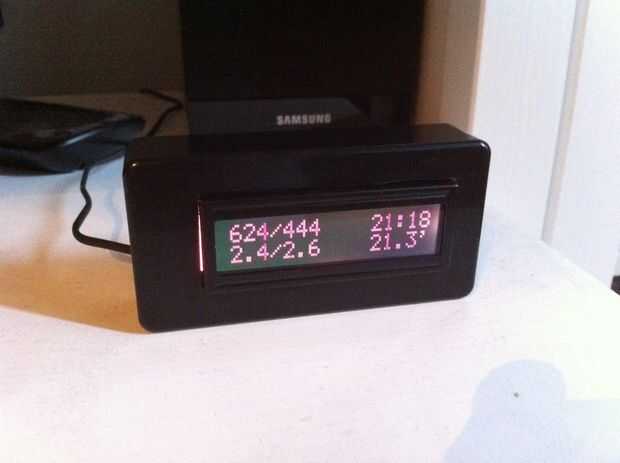

Se trata de una pequeña unidad con todo tipo de usos en el futuro. Hasta el momento muestra valores de la clave de lo que está pasando en la casa.
Arriba izquierda: utilizar eléctrico en el último minuto en Wh / uso eléctrico esta hora y este día de la semana de toda la historia de los valores de promedio.
Bajo izquierda: ejecución de quemador de aceite en minutos duran 5 min periodo / igual que arriba
Derecho: tiempo
Bajo derecha: temperatura actual. Si el elemento de calefacción es más caliente que la pared exterior de la chimenea que se muestran ambas más de 1 grado. Medio tiempo it´s a quemar algo de madera!

Los cambios de color de fondo según Cuánta electricidad se utiliza.
Verde para menos del 80% de la media.

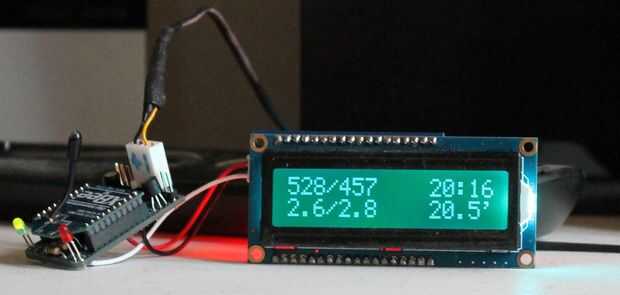

Azul de 80-120% de media. En la foto que se ve verde la pantalla es realmente azul puesto por alguna razón muestra verdoso en el pic.

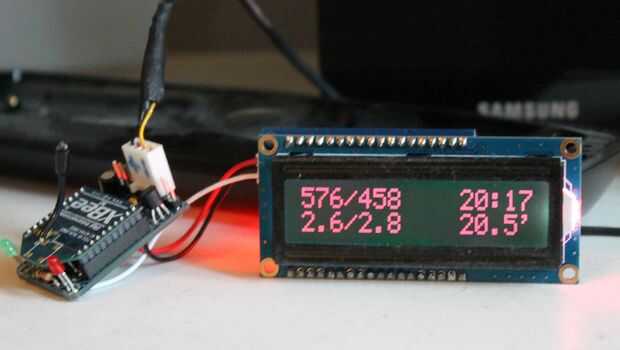

Rojo para más del 120% de la media. Apagar el vacío limpiador!!!

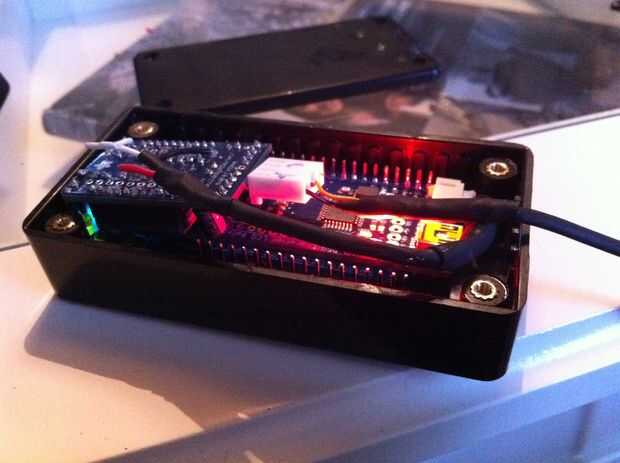

La pantalla LCD es de Adafruit. Su tiene un USB + serie mochila así su muy fácil de usar...

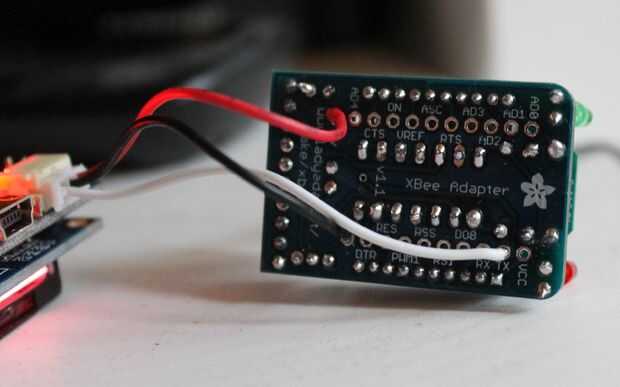

Configuración XBee conectado
