Paso 4: Los resultados de CFD: flujo libre
Por lo tanto, generar el CAD, configurar el modelo. Dejar el ordenador durante unas horas. Yo no aburrir con los parámetros del modelo exacto, si pides que voy a decir. De lo contrario, aquí están los bits importantes:
He asumido y aplicado una rugosidad de 0.4um para el pulido plástico BB y barril ID. Si usted tiene un valor para cualquiera de estas, entonces hágamelo saber así puedo mejorar el modelo.
Y es Vertical, Z es el eje del cañón, X es lateral.

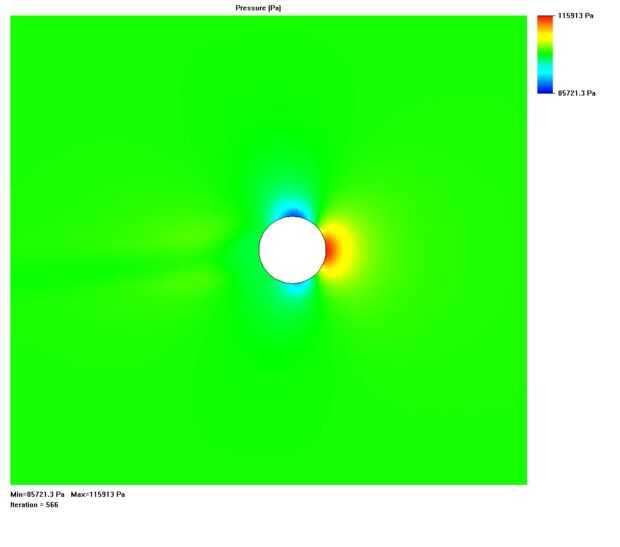

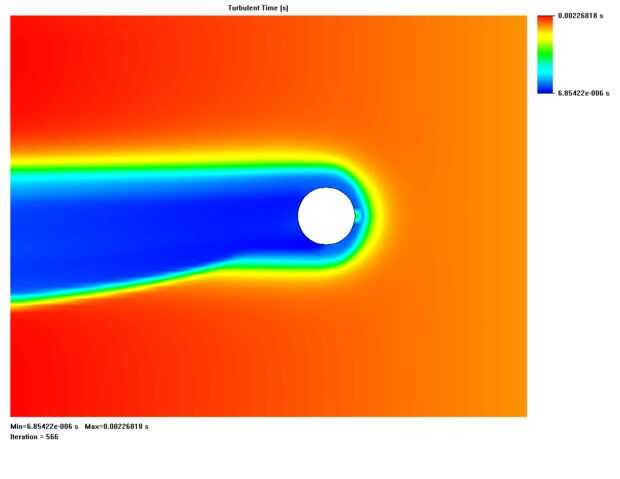

En primer lugar he probado que el programa modelos correctamente efecto Magnus. para ello modelado un BB en el libre flujo de aire. El BB tiene backspin sobre el eje X de 115.000 rpm, el aire se mueve sobre él a 106.68 m/s.
Fuerza [N]-0.000143715 (X)
Fuerza (Y) [N] 0.074027023
Fuerza (Z) [N] 0.07616237
Esto demuestra que hay un mínimo movimiento lateral y en este caso; la fricción en la BB es aproximadamente igual a la elevación de Magnus.
