Paso 5: 6.01mm agujero apretado resultados

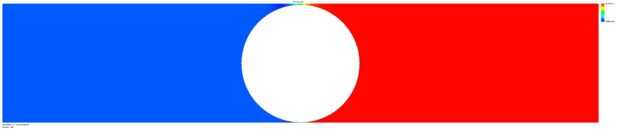

Siguiente modelo de la BB en el cañón. 5,95 mm BB, 6,01 mm barril. En este caso, el BB es inmóvil, la presión en el extremo opuesto del cañón es atmosférica. y la presión en el extremo cerrado es 827371Pa.
Fuerza [N]-0.000197728 (X)
Fuerza (Y) [N]-0.007692067
Fuerza (Z) [N] 20.24816055
Aquí usted puede ver que la fuerza lateral es más o menos lo mismo, hay una gran fuerza de aceleración como se esperaba, y que la componente vertical es un orden de magnitud inferior y negativo. Esto significa que el efecto de Magnus es invertida y 1/10 tan fuerte como en flujo libre.
Esto es como se esperaba. Aunque es importante señalar, que este programa de computadora no puede modelar movimiento inducido. Como tal, este es un modelo de estado estacionario. Es decir, la cantidad de aire que pasa sobre el BB es mucho mayor que en la realidad porque se fija artificialmente en el modelo de ordenador. En realidad, este Magnus y la fuerza Lateral sería mucho menor. Por interés, la tasa de flujo de masa fuera de la boca del cañón a la presión atmosférica fue de 0.001219999 kg/s. es decir, todos horteras. Desde el BB en este modelo no es movimiento, todo este aire está saliendo de la boca después de soplar alrededor de la BB.
Esto muestra que el Magnus efecto hace mover el BB fuera de centro en el barril. Pero arriba, en lugar de hacia abajo.
Es importante tener en cuenta que cualquier variación del centro exacto del barril es contrarrestado con el principio de Bernoulli y el efecto Coanda, para llevar la BB hacia el centro. Para probar esto, modeló el BB centro abajo como si el efecto magnus había movido hacia abajo. Estos son los resultados:
Fuerza [N] 0.00212832 (X)
N de la fuerza (Y)] 0.142694822
Fuerza (Z) [N] 20.27990608
La fuerza lateral es más grande, sospecho que esto es debido a la separación de flujo en el otro lado de la BB que causa turbulencia que a su vez crea centro de presión del centro 20 x. La fuerza vertical está ahora arriba y mucho más. Incluso más grande que el efecto de Magnus en flujo libre. Esto demuestra que el BB centro de uno mismo y auto corregir. La fuerza axial es aproximadamente el mismo que antes, como era de esperar.
