N00tron 3D esférico Display volumétrico - exposición interactiva (9 / 15 paso)

Paso 9: Pirámide de Base

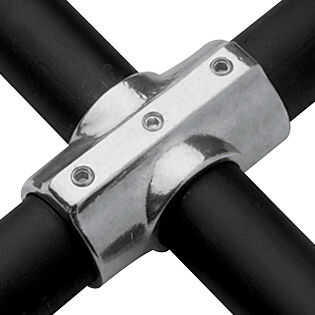

La base debe soportar fuerzas extremadamente grandes vibraciones de la pantalla giratoria.  Hemos construido la base usando las guarniciones de la barandilla industrial estándar ("speedrail").  Estos son muy convenientes establecer y romper hacia abajo, usando apenas los tornillos en las guarniciones.  Podemos poner la base en menos de una hora, y el n00tron todo en 90 minutos.

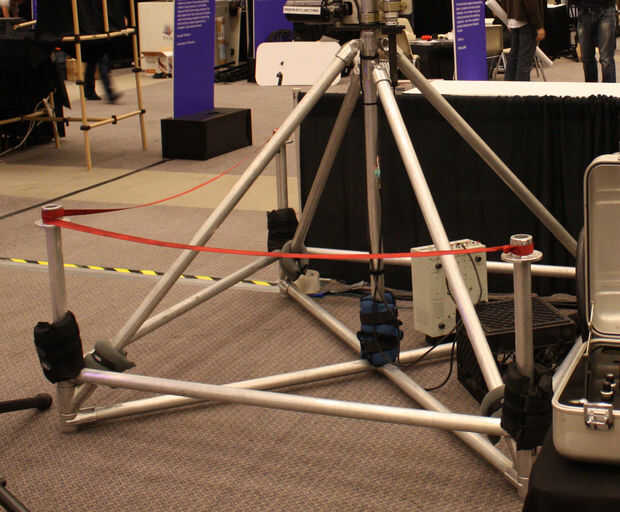

La mayoría de la tubería es Cédula-40, "1,5" tamaño calibre, lo que significa el OD es 1.9" y las paredes son de 0,1" espesor 6061 aluminio.  El tubo central principal es grueso calendario-80.  La base de la pirámide es 5 pies en un lado, poniendo la parte inferior de la placa de montaje principal cerca de 5 pies del suelo.

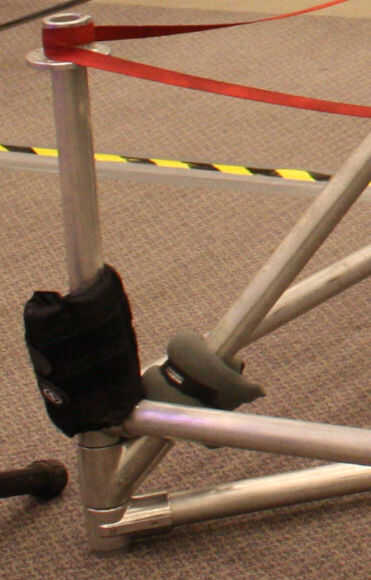

En las 4 esquinas son bloques de goma sólida, y añadir aproximadamente 100 libras de sacos de arena alrededor de la base de la estructura.  La pirámide es muy rígida, pero las fuerzas en la placa de montaje son extremas y capaces de visiblemente doblado el tubo central.  Golpear las velocidades del motores derecho puede hacer que la exhibición entera a pie por el piso debido a la vibración!
