N00tron 3D esférico Display volumétrico - exposición interactiva (10 / 15 paso)

Paso 10: Panel de Control

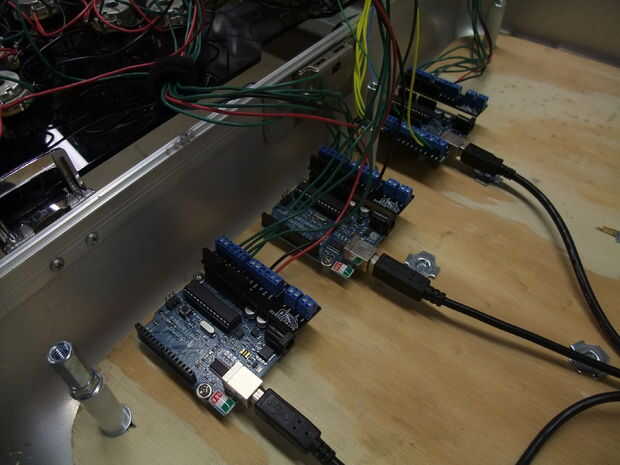

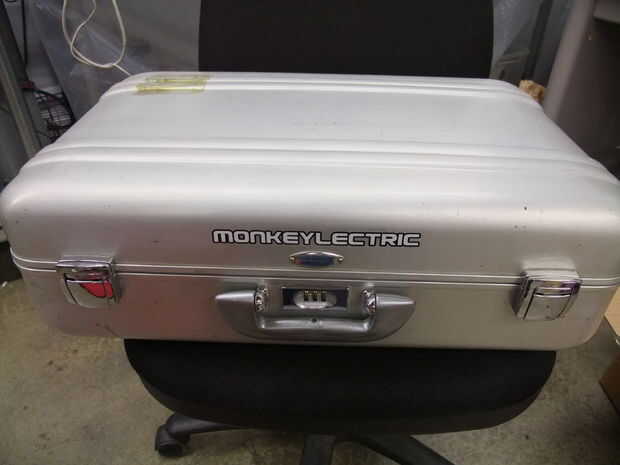

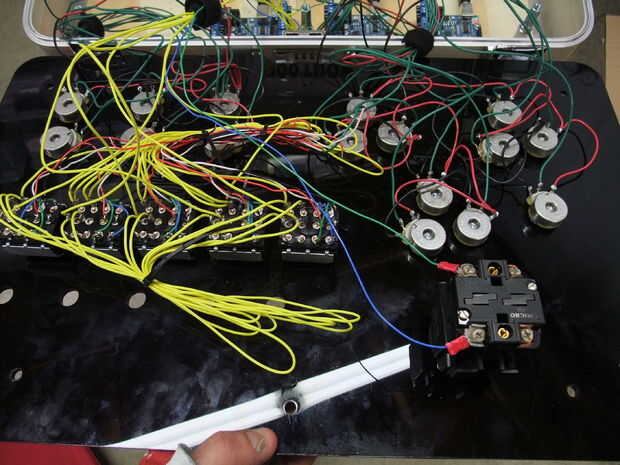

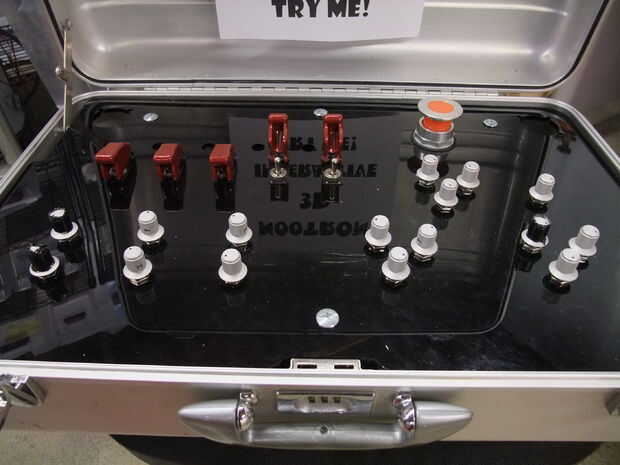

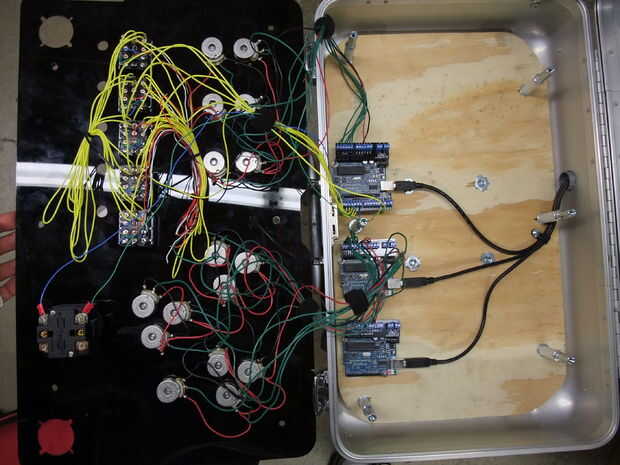

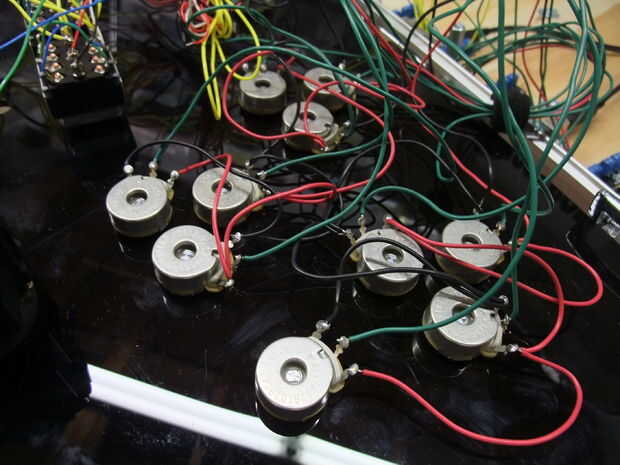

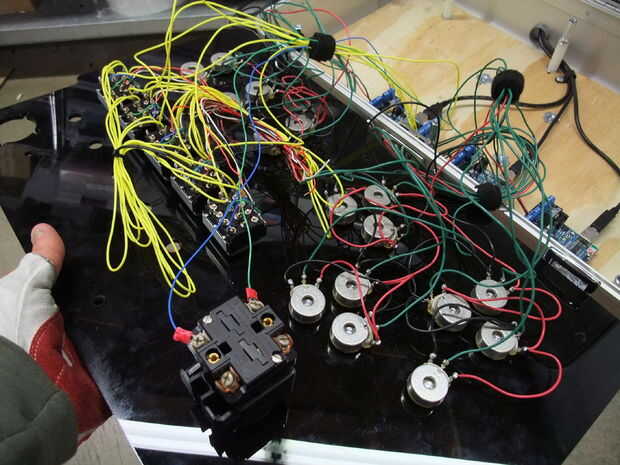

El panel de control está integrado en un maletín de aluminio.  muy elegante!  Ofrecemos láser cortar una placa de panel de control personalizado de acrílico negro.  Dentro de la caja son 3 Arduino, cada uno conectado a 6 mandos analógicos y conmutadores digitales.

Compramos la mayoría de las perillas, los interruptores fueron rescatados de antiguos herrajes de gobierno.

El arduino 3 conecta por USB a un Macbook corriendo el proceso.  Un sencillo script de procesamiento Lee los valores de la perilla y el interruptor y los envía a una radio de Zigbee en el puerto serie.

El hardware de la exhibición de spinning tiene un receptor Zigbee que empareja a bordo.
