Paso 2: montar
Para empezar.
Un total de 6 pedazos de alambre trenzado fino (aproximadamente 4 pulgadas cada uno) y con el cortador de alambre o tijeras, exponer un poco pequeño de cobre trenzado a cada lado de cada cable. En cada puerto, soldar un extremo de cada cable con un conector. Cada puerto debe tener 3 hilos colgando de los pernos. Ser muy cuidadoso para asegurarse de que las clavijas y los cables no toquen otros pernos o alambres al soldar.
* Para soldar, tocar la plancha a fuego máximo para un trozo de soldadura hasta que se derrita un poco de la plancha. Tomar el alambre expuesto y la punta en la soldadura en el hierro para el cable de la "lata". Luego tomar el alambre estañado y tocar a un pin. mientras que el alambre estañado es tocar un pin, toque suavemente el extremo de la plancha para el perno y el alambre estañado. Si todavía tienes un poco de soldadura en su punta, rápidamente debe adherirse el pin y alambre de una vez tirar la plancha para dejarlo enfriar. Si la punta está seca, mantenga la plancha en el alambre estañado y el perno hasta que derrita y combinar o añade un poco más de estaño a la punta.
A continuación estaban listos para ensamblar nuestros componentes.
Tomar el extremo macho, lo que puede y cortar y exponer la 3.3V(red), data(white) y ground(black). Utiliza el alicate o tijeras, exponer un poco de cobre trenzado de cada cable. Utilizando el mismo método que el anterior, soldar el cable blanco a la sección media del poste del interruptor de cambio. Ahora toma el alambre central de cada puerto y soldadura al propio polo del interruptor en cada lado.
Desde aquí tienes todos los componentes juntos y usted puede conseguir una buena idea de donde van a quedar las cosas y puede cortar el agujero para el interruptor. Como se aprecia en el cuadro título, opté por la espalda, centro, parte superior de la r de la caja. Para cortar el agujero, un pequeño agujero con la plancha se quemó y luego tallada círculos con las tijeras para hacer más grande. Obviamente hay mejores maneras de hacerlo pero quería mantener la corta lista de materiales. Asegúrese de no cortar el agujero demasiado grande o el interruptor no puede sentarse derecha.

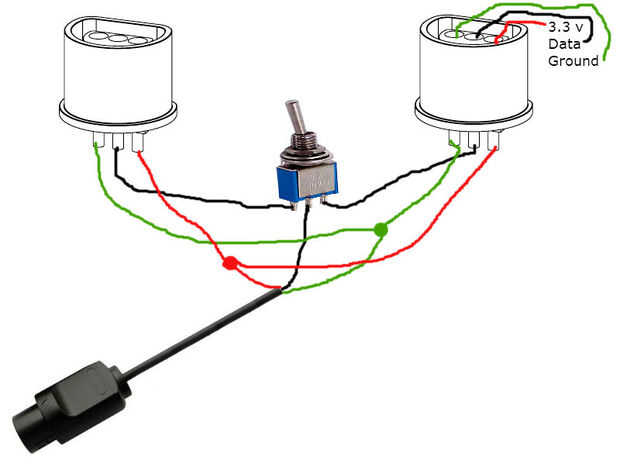

Una vez que le cambie en su lugar que usted puede simplemente combinar los cables como se muestra en los puntos en los puntos de intersección en el diagrama.
Asegúrese de que al hacerlo, que tienes los puertos en la orientación correcta. He puesto los puertos en la parte inferior la mitad de la caja para mantenerlos alineada. Para combinar los cables, puede que les de la soldadura, pero elegí simplemente girar juntos y cubrir con cinta adhesiva. Otra vez no la mejor manera pero me pareció suficiente para este proyecto.
Con los puertos en la misma orientación, tome el cable correcto de cada puerto y combinar los extremos libres. Desde allí se combinan los dos cables anteriormente combinados con el alambre de 3.3v(red). Cubierta de cinta o de la soldadura de los tres. Luego tomar dos cables de la izquierda de cada puerto y hacer lo mismo, esta vez combinando los cables izquierdos con el alambre de Ground(black). Cubierta de cinta o de la soldadura de los tres así.
Desde aquí, usted se hace básicamente.
Si lo desea, puede conectar dos controladores para cada puerto y enchufe el extremo macho de la N64 para probarlo. Durante la prueba, tomar nota de la dirección sobre los controles que controlador y sujetar la palanca con las tuercas de bloqueo suministradas de manera relevante. Maniobra de los cables de manera que puede cerrar el caso asegurando que no haya cables expuestos toquen cualquier otro conjunto de cables expuestos. Se realizan.
