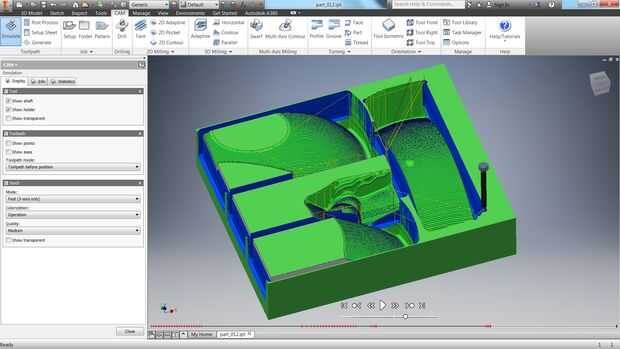

Paso 9: Crear trayectorias de herramienta en Inventor
Planeamos hacer un poco de trabajo hecho a mano en las piezas acabadas, así que utilizamos una trayectoria de herramienta que nos daría un acabado superficial aceptable en un paso rápido. Después de discutir con el increíble e invaluable Vanessa Sigurdson, controlador de tráfico aéreo de Pier9 y mago CNC, llegamos a una operación que usa un 10" ball-end bit con 1" de diámetro. La mayoría de compensación se realiza con un paso paralelo, seguido de un pase de contorno para cortar las piezas fuera del bloque. Utilizamos fichas cuando sea necesario para mantener las piezas en su lugar.
El proceso final que incluye:
- Una configuración de parte que fue rápida cambiar piezas. Nos conducto-graba las piezas a un spoiler de espuma de 1".
- Paso de URL
- Paso de contorno 2D
Otro enorme gracias a Vanessa para nosotros el volante en el derecha CNC "camino"! Su ayuda fue inconmensurable, como había reducido mi tiempo de herramienta CNC desde horas a minutos. Este es uno de los increíbles beneficios de trabajar en proyectos en el taller de Pier9, hay tanta gente con una gran cantidad de experiencia y conocimiento en esta comunidad.
