Paso 5: CNC preparación: dividir en módulos
La forma de NAAG XY es espuma del EPS computadora molido de 1 lb. La parte que pretende utilizar para la molienda en Pier9 es 10" de largo, por lo que nos ordenó bloques de espuma en la dimensión de 48" x 36 "x 10", que es un tamaño ideal para la cama de Router de DMS.
La forma por lo tanto tenía que ser se divide en módulos de tamaño material.

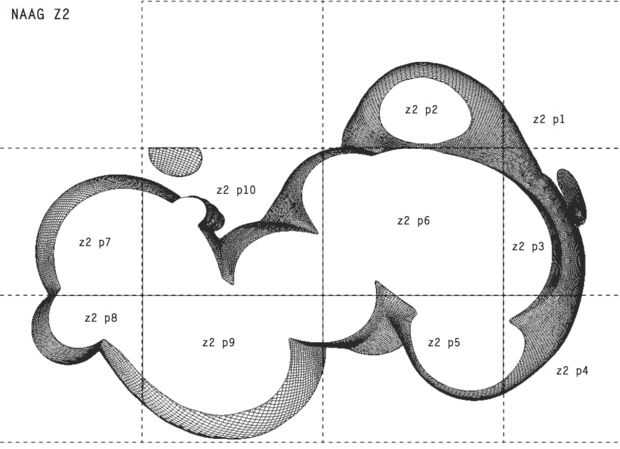

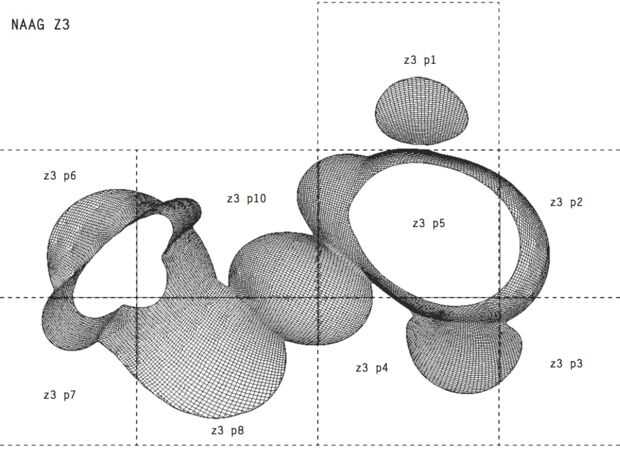

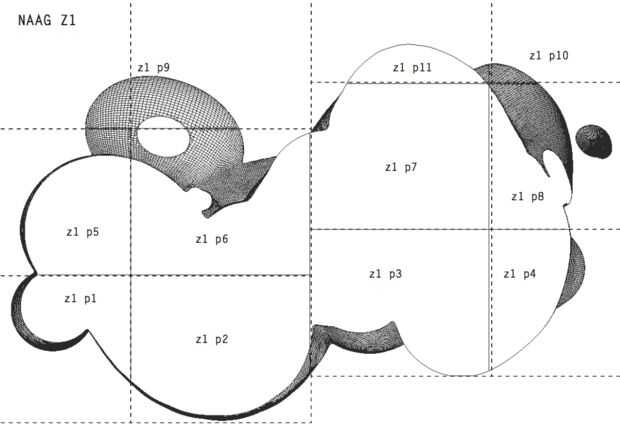

En primer lugar, un sistema de etiquetado fue creado basado en Departamento de z, y cada módulo se agrupa en su propia capa.
Organizar los módulos a mano, equilibrar la facilidad de montaje con red como patrones y uso eficiente de materal.

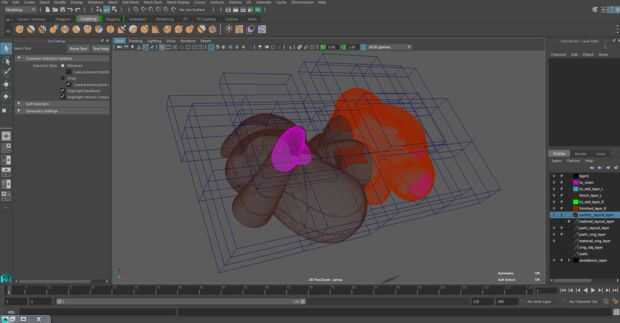

Una vez que estoy contento con el diseño del módulo, utilizo este script de MEL para hacer la división. Seleccionar las todas las formas pretende boolean y pega esto en el editor de secuencia de comandos. El resultado son grupos de módulos.
